Installation de sa climatisation Gainable

INSTALLATION DE L'UNITE EXTERIEURE GAINABLE

L'unité extérieure peut être installée soit sur un socle au sol soit sur un support mural, auquel des silents blocs peuvent être ajoutés pour absorber les vibrations. Il existe des versions haut de gamme de supports (murales galvanisées pour éviter la rouille et sol en caoutchouc pour protéger l'étanchéité d'un toit-terrasse).

Evitez de mettre votre unité exterieure en position trop haute pour l'entretien ou la réparation cela vous coutera plus cher par la suite

Pour la mise en service l'unité extérieure ne devra pas être a plus de 2 metres du sol (code de la sécurité du travail), ni au dessus d'un toit en pente.

L'alimentation électrique de l'intégralité est habituellement réalisée via l'unité extérieure avec un câble à 3 fils (phase / neutre / terre), à l'exception de certains modèles (voir tableau des spécifications).

Un espace d'intervention doit être préservé tout autour de l'unité extérieure (au minimum 10 cm), à l'exception du côté droit où les connexions seront effectuées, nécessitant un espace de 30 cm.

Fixation de l'unité extérieure :

Le support mural de l'unité extérieure sera fixer avec des chevilles ou du scellement chimique selon la nature du mur porteur

Le support sol sera posé au sol sans avoir besoin de le fixer

Le support toiture (rarement utilisé)

Les Différents Supports Unité Extérieure

Support Mural	Support Sol

Support Terrasse	Support Toiture

INSTALLATION DE L'UNITE INTERIEURE GAINABLE

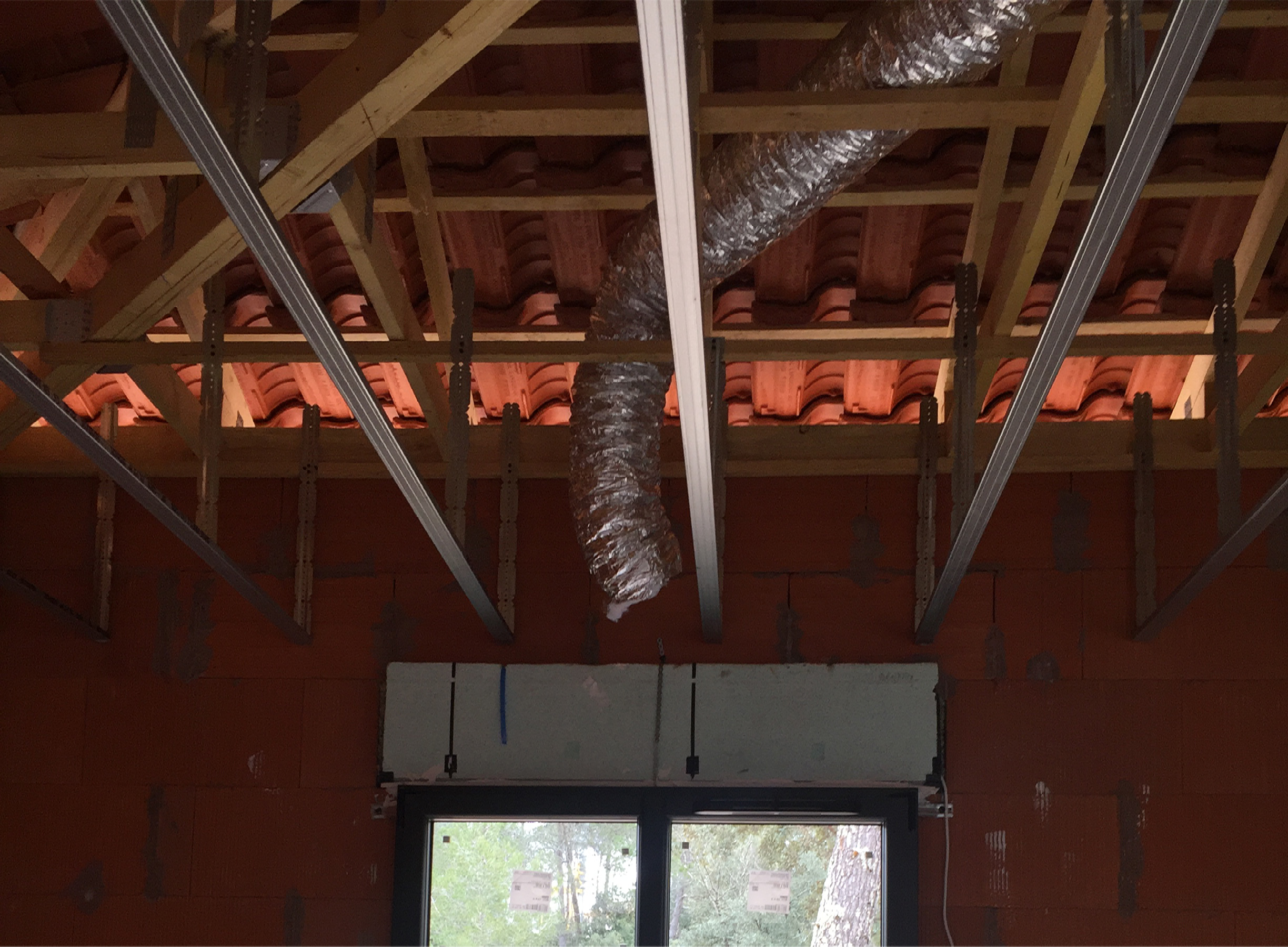

Intérieure dans les Combles :

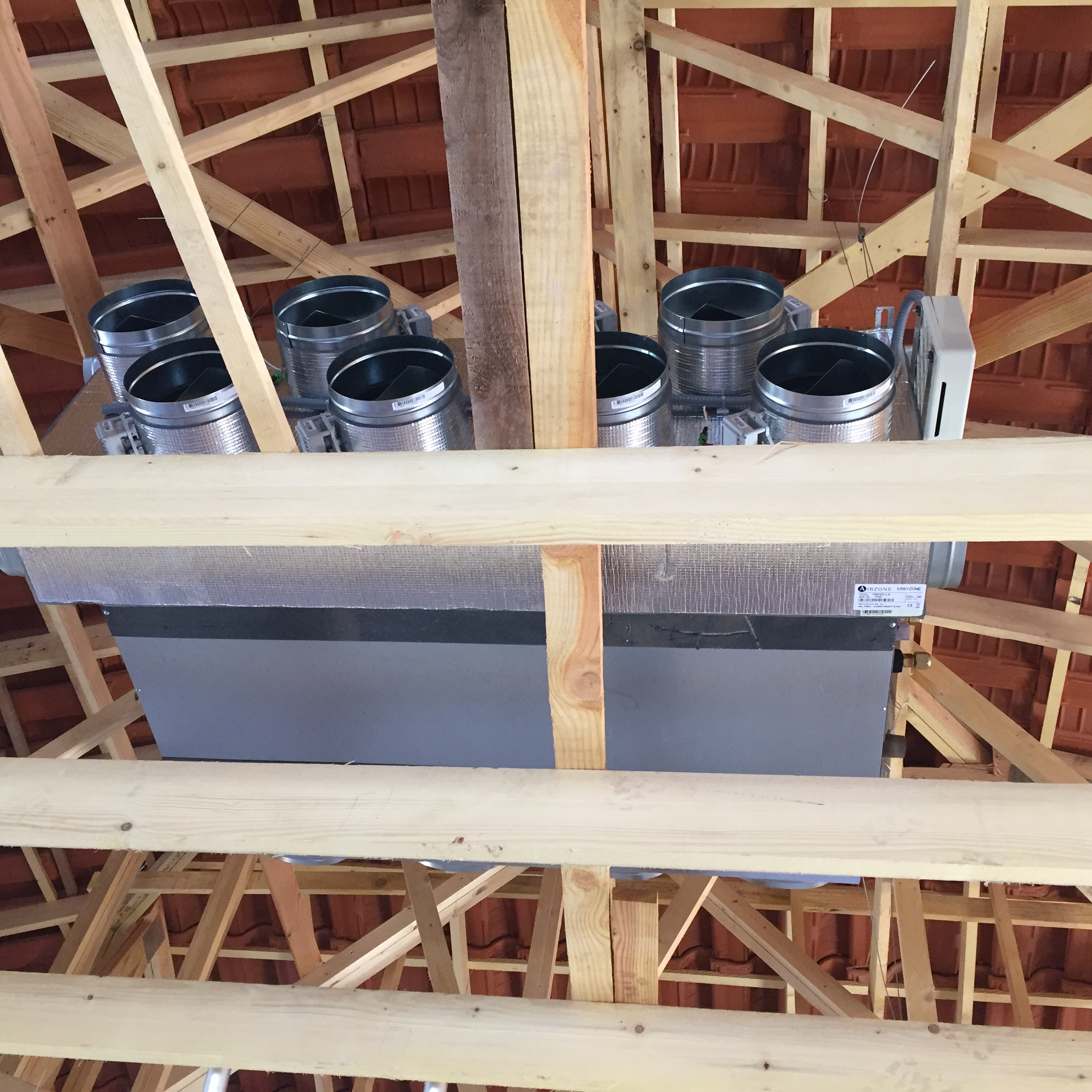

Il faut intégrer l'unité intérieure dans les combles généralement entre les fermettes, on positionnera celle ci de manière stratégique vis à vis du sens de soufflage et du sens de la reprise

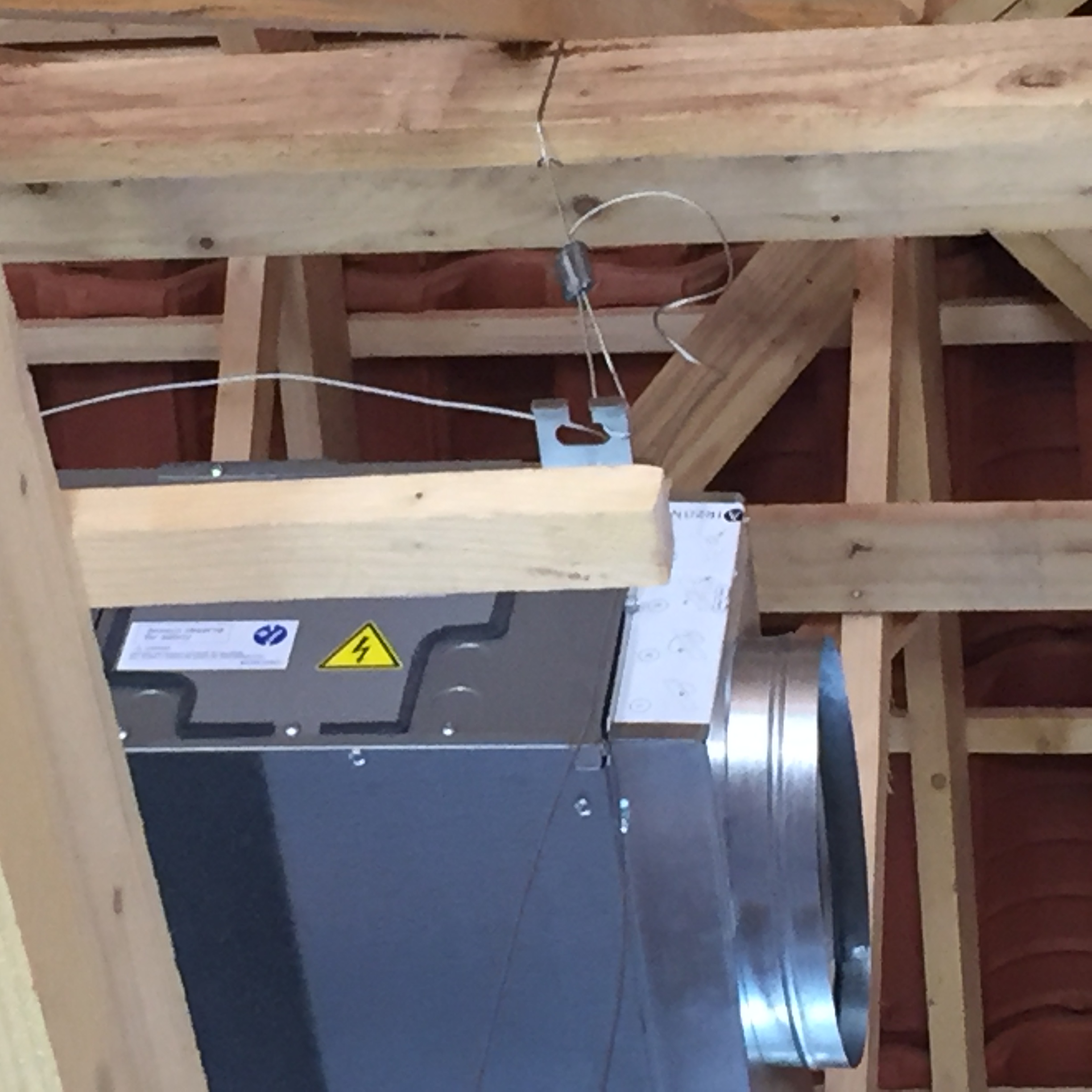

La suspension de l'unité intérieure gainable se fera avec des câbles acier dans les combles

On adaptera le diamètre des tuyaux frigorifiques à l'unité intérieure

il faut toujours avoir un accès aux connexions des tuyaux frigorifiques, la meilleure mise en place des tuyaux étant d'arriver directement sur le coté de l'unité extérieure

Unité Intérieure dans les Combles

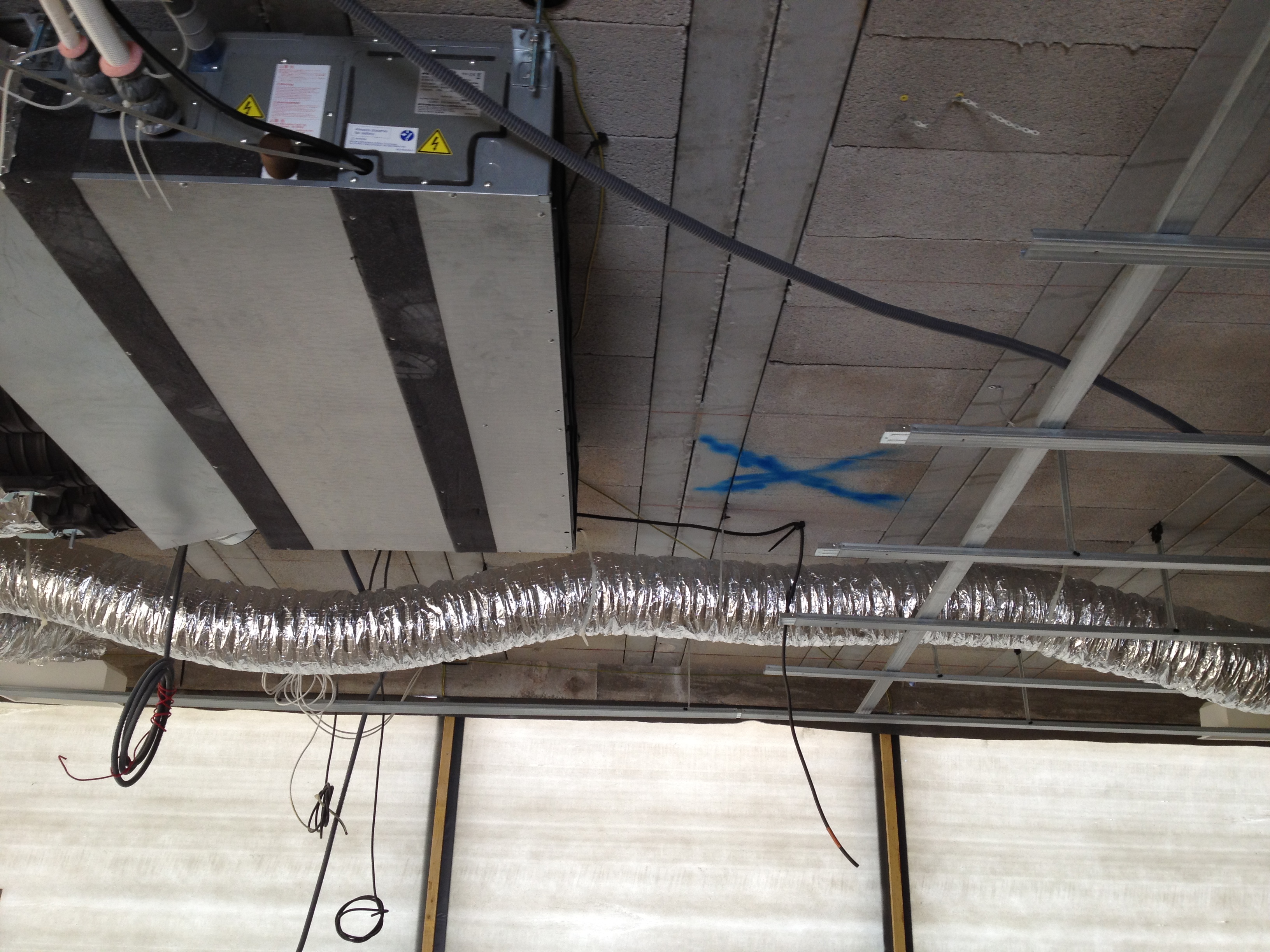

Intérieure dans un Faux Plafond :

Il faut intégrer l'unité intérieure dans le faux plafond avec un minimum de 35 cm d'hauteur (hauteur plenum de soufflage / grille de soufflage et reprise) , on positionnera celle ci de manière statégique vis à vis du sens de soufflage et du sens de la reprise

La suspension de l'unité intérieure gainable se fera avec des tiges filetées dans un faux plafond

On adaptera le diamètre des tuyaux frigorifiques à l'unité intérieure

Il faut toujours garder à l'esprit que les connexions des appareils doivent toujours être accessibles en cas de fuite ou de démontage, dans le cas d'un faux plafond il faudra mettre en place une trappe de visite ou faire un plafond dalles 600x600

Unité Intérieure en Sous Plafond

Intercommunication et Condensat :

La liaison électrique intercommunication est généralement en 4 fils (phase / neutre / terre / intercommunication) sauf Samsung avec un 3 fils (phase / neutre / terre) + 2 fils (intercommunication)

L'évacuation des condensats (écoulement de l'eau en été) devra être en pente naturelle (certains modèles sont équipés de pompe de relevage)

LA PARTIE AERAULIQUE DE VOTRE CLIMATISATION GAINABLE

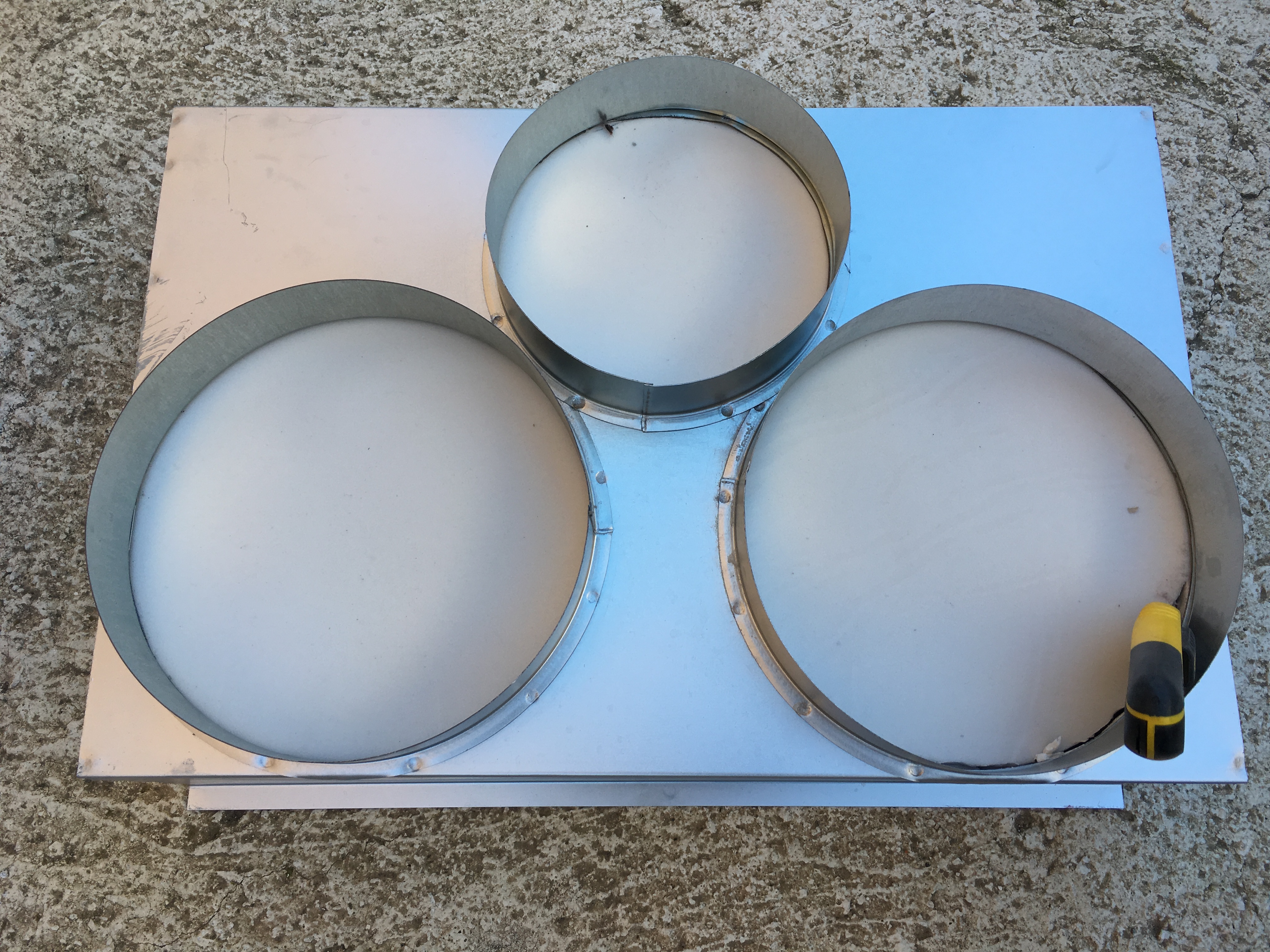

Montage du Plenum de Soufflage :

On vissera avec des vis autoforeuses le plenum de soufflage sur l'unité intérieure puis on viendra mettre du scotch aluminum pour étancher a l'air notre assemblage, on ajoutera du scotch isolant par dessus le scotch alu.

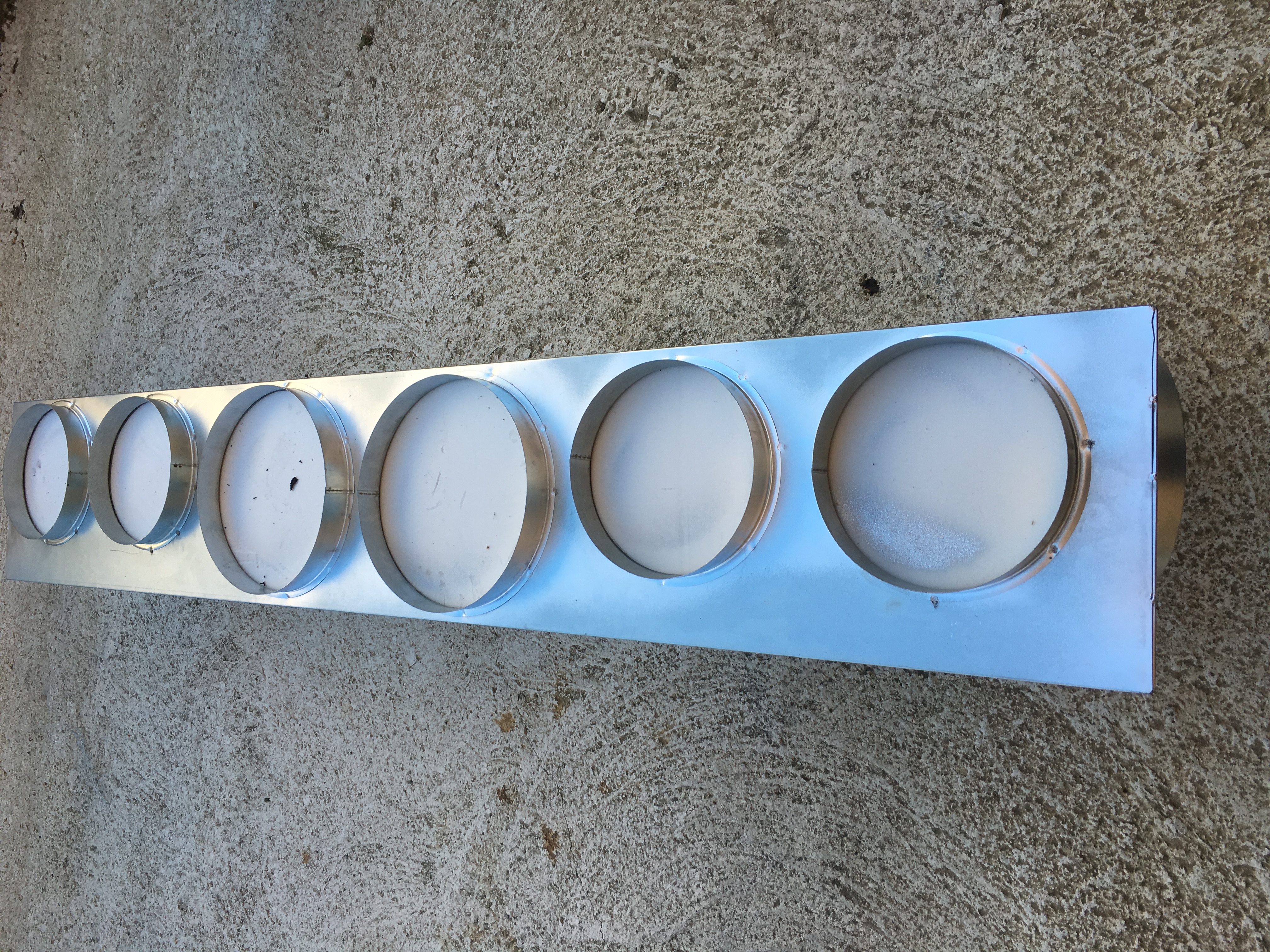

Montage Plénum de Soufflage

Montage du Plenum de Reprise :

On vissera avec des vis autoforeuses le plenum de reprise sur l'unité intérieure puis on viendra mettre du scotch aluminum pour étancher a l'air notre assemblage.

Montage Plénum de Reprise

Assemblage de l'Aérauliques de Soufflage :

Une ligne aéraulique est composée de : 1 raccord FF / 1 volet Manuel ou Volet + Moteur + Thermostat / 1 raccord FF / 1 raccord MM / gaine / plenum de grille de soufflage / grille de soufflage

On viendra assembler dans l'ordre ci dessus en vissant avec des vis autoforeuses puis on isolera avec du scotch isolant tous les éléments en galvanisés afin d'éviter la condensation dans les combles lors du passage d'air froid et pour éviter les pertes (ça ne sert a rien de chauffer ou refroidir des combles), les gaines devront être gainées avec scotch aluminium + colliers sur les 2 "peaux"

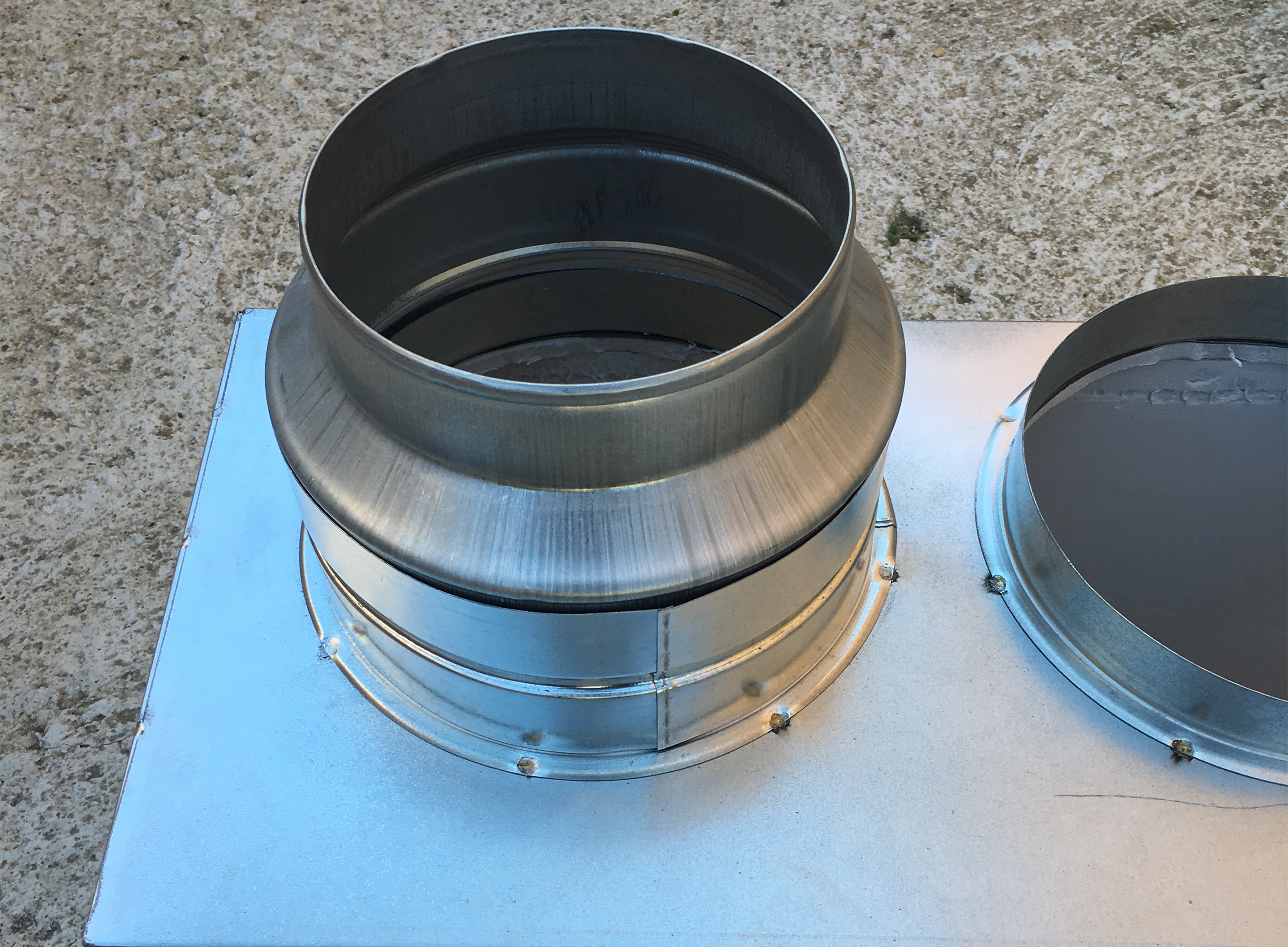

Préparation des différents éléments :

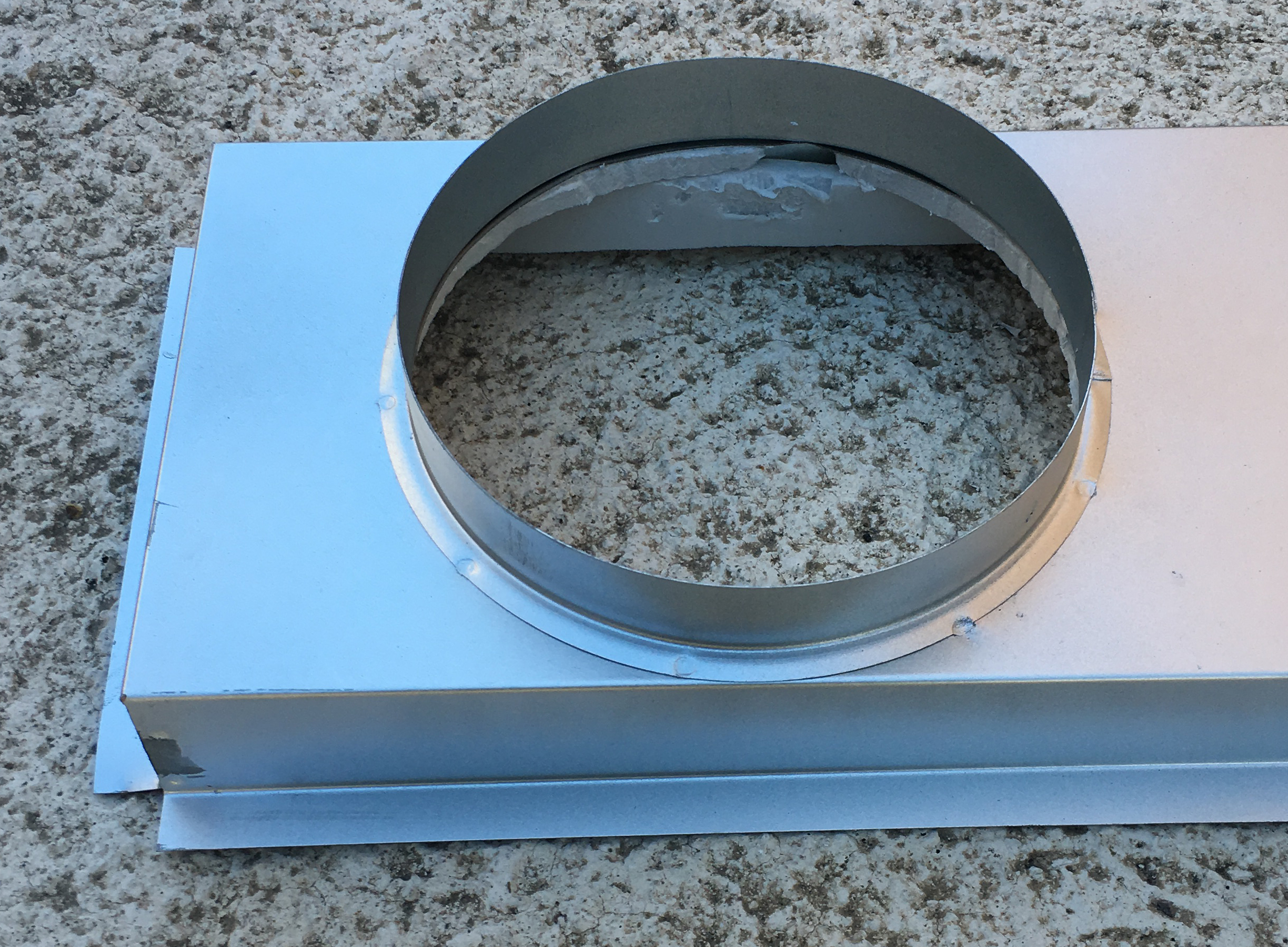

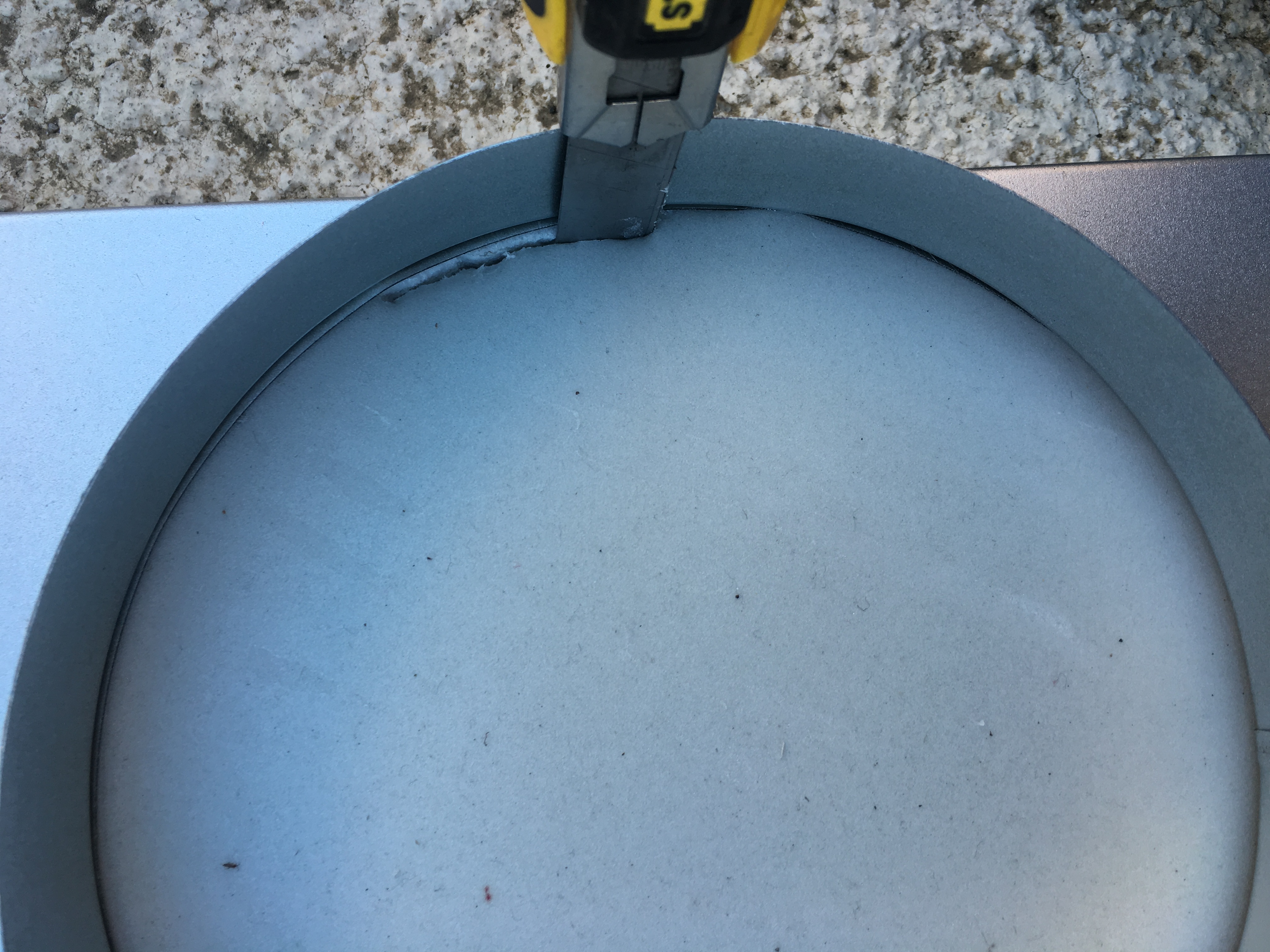

Positionnement Gaine de Soufflage	Découpe Isolant  Plénum Soufflage	Mise en Place du Raccord FF

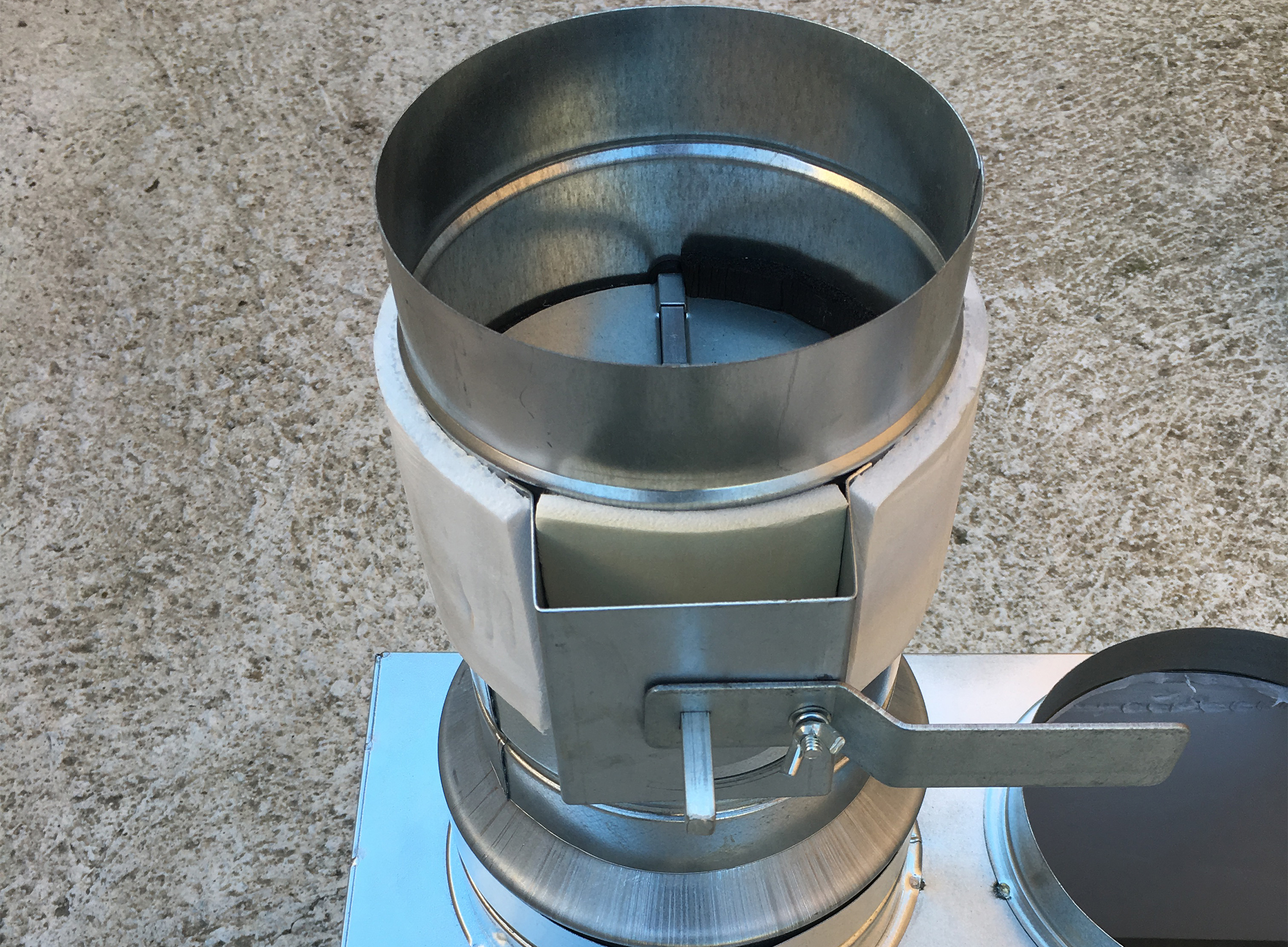

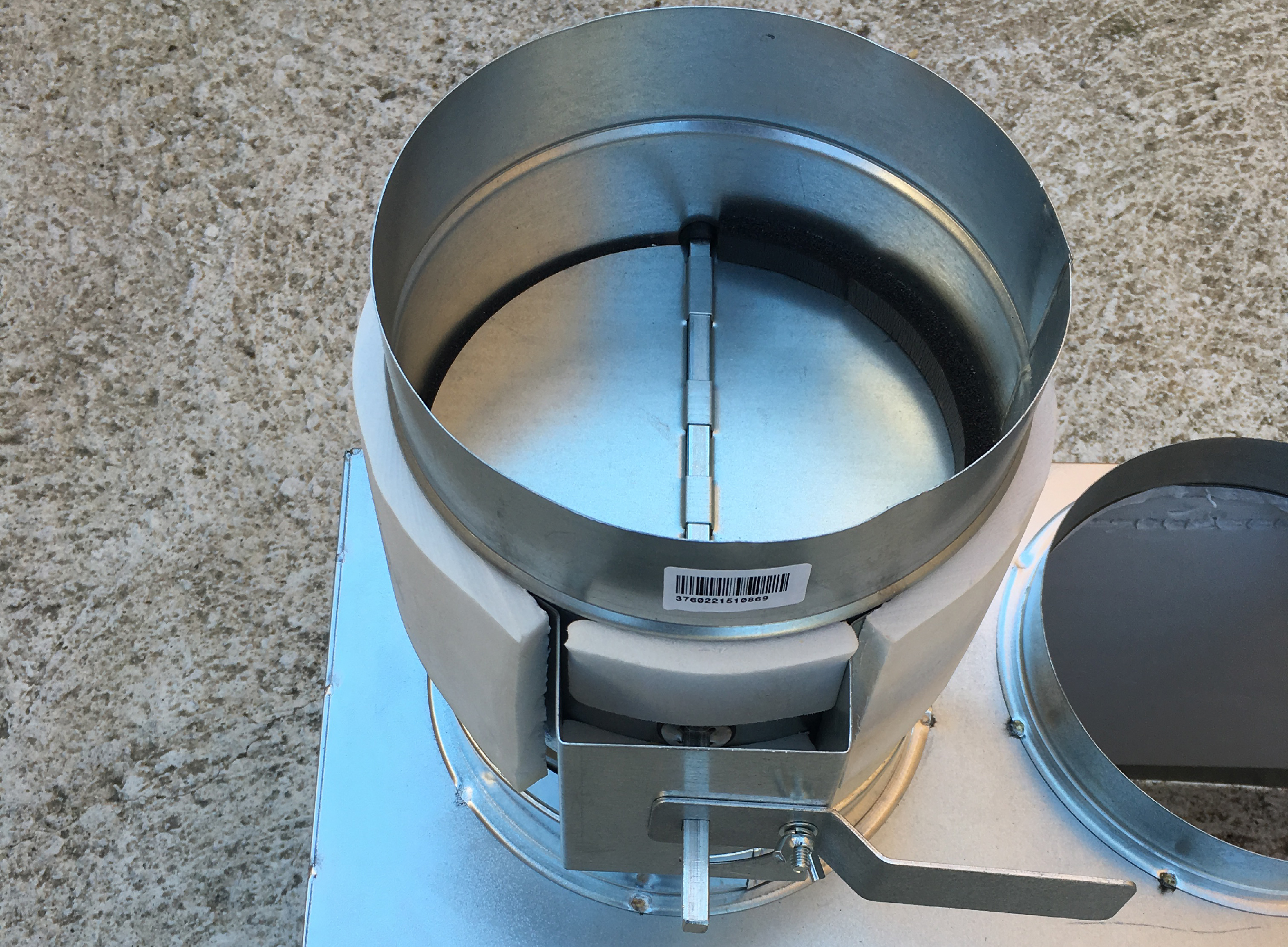

Comment assembler un Volet Manuel ou Réglage de Débit d'air :

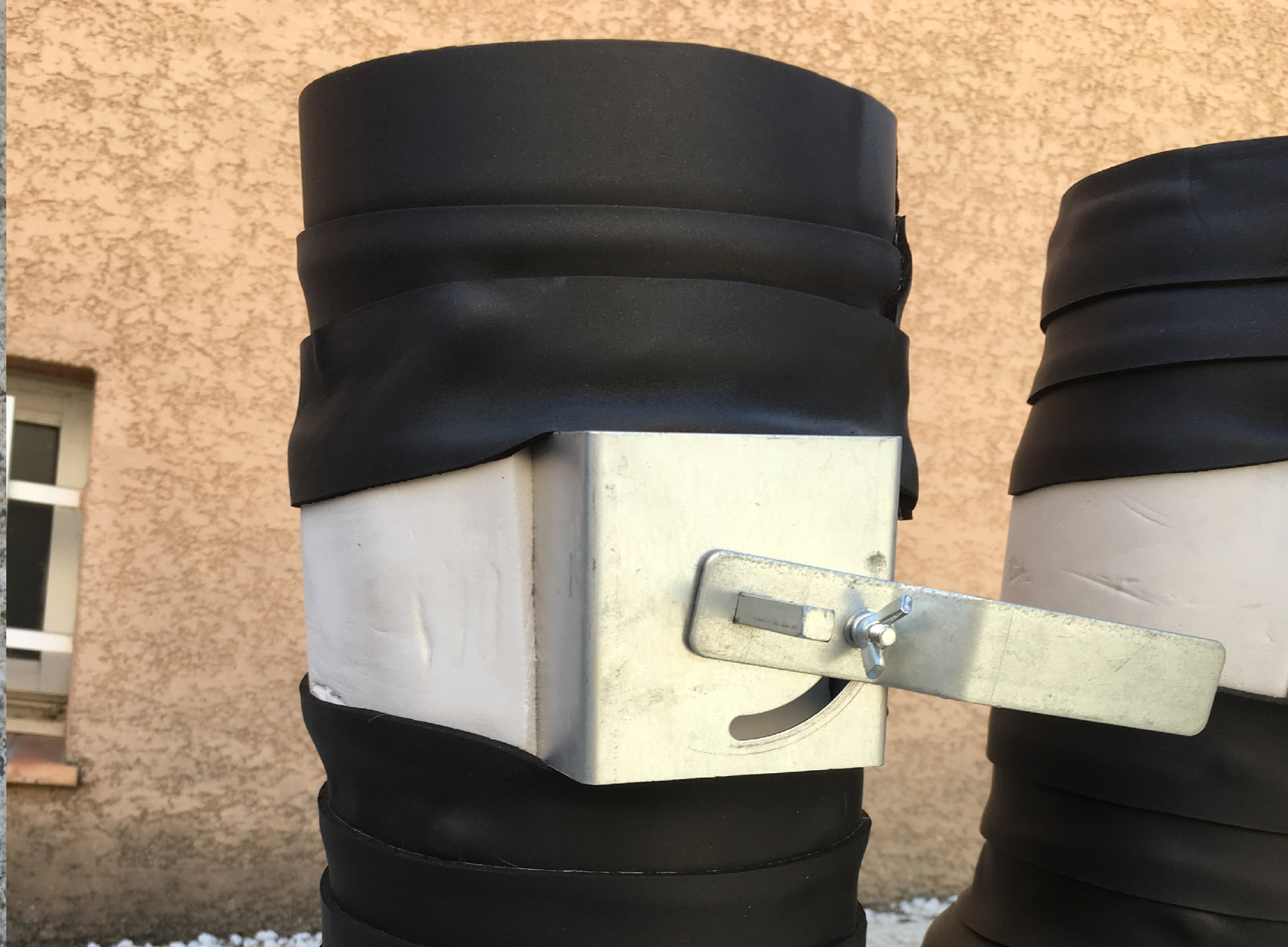

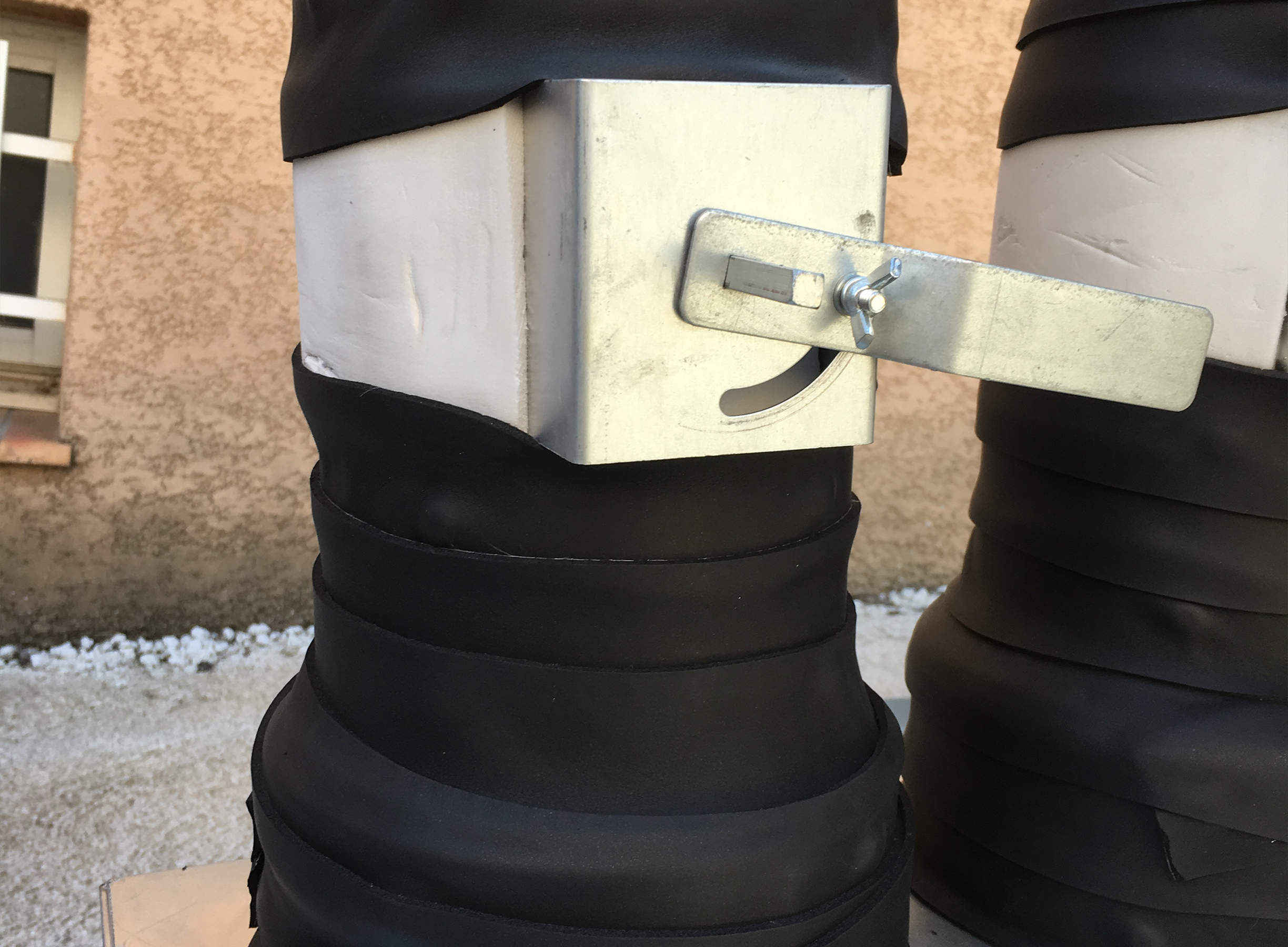

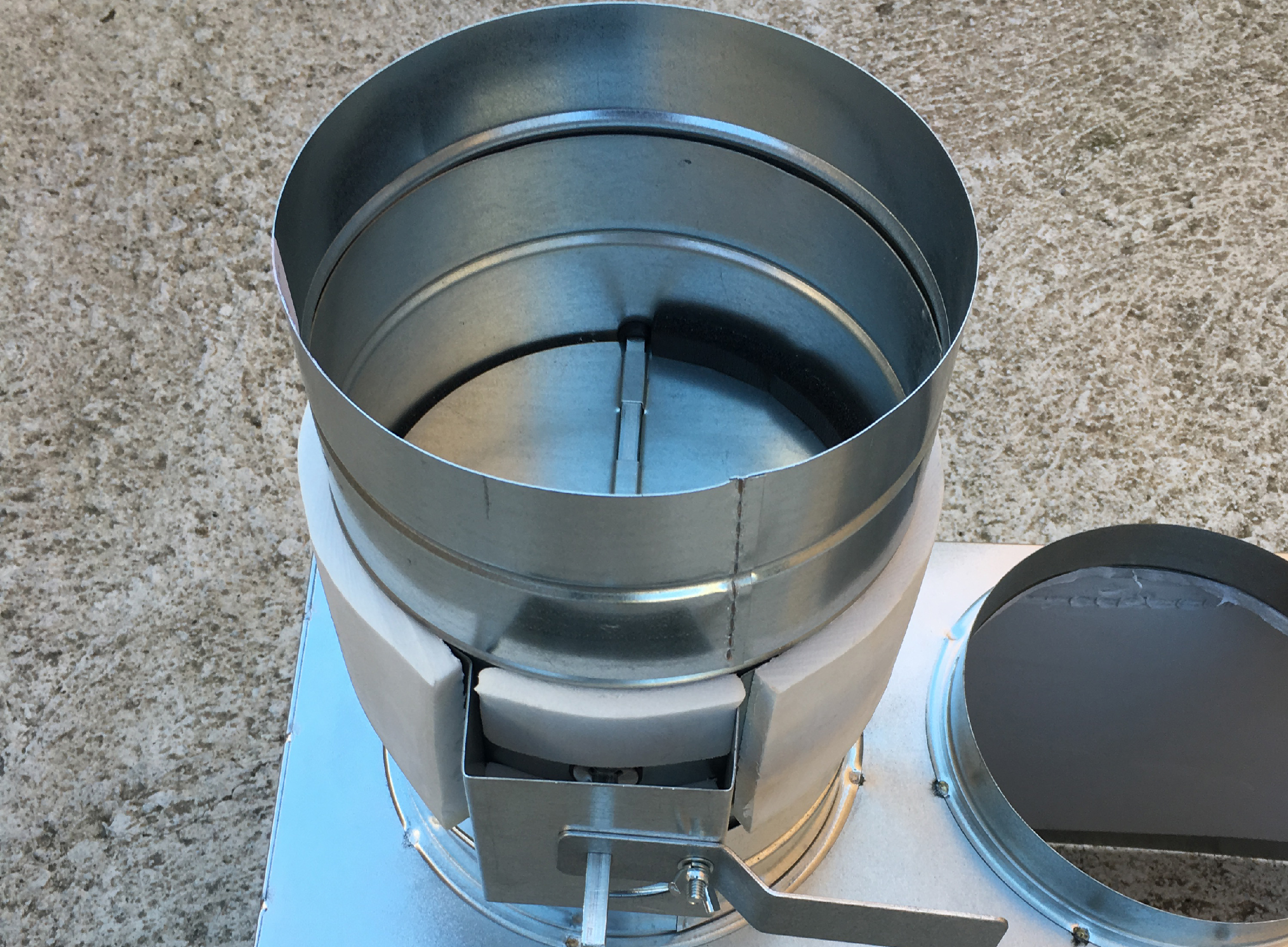

Mise en Place du Volet Manuel	Mise en Place du Raccord FF	Isolation du Galvanisé

Comment dois je faire pour Gainer :

Mise en Place Raccord MM	Gaine isolée Coté Grille	Gaine isolée Coté Plénum

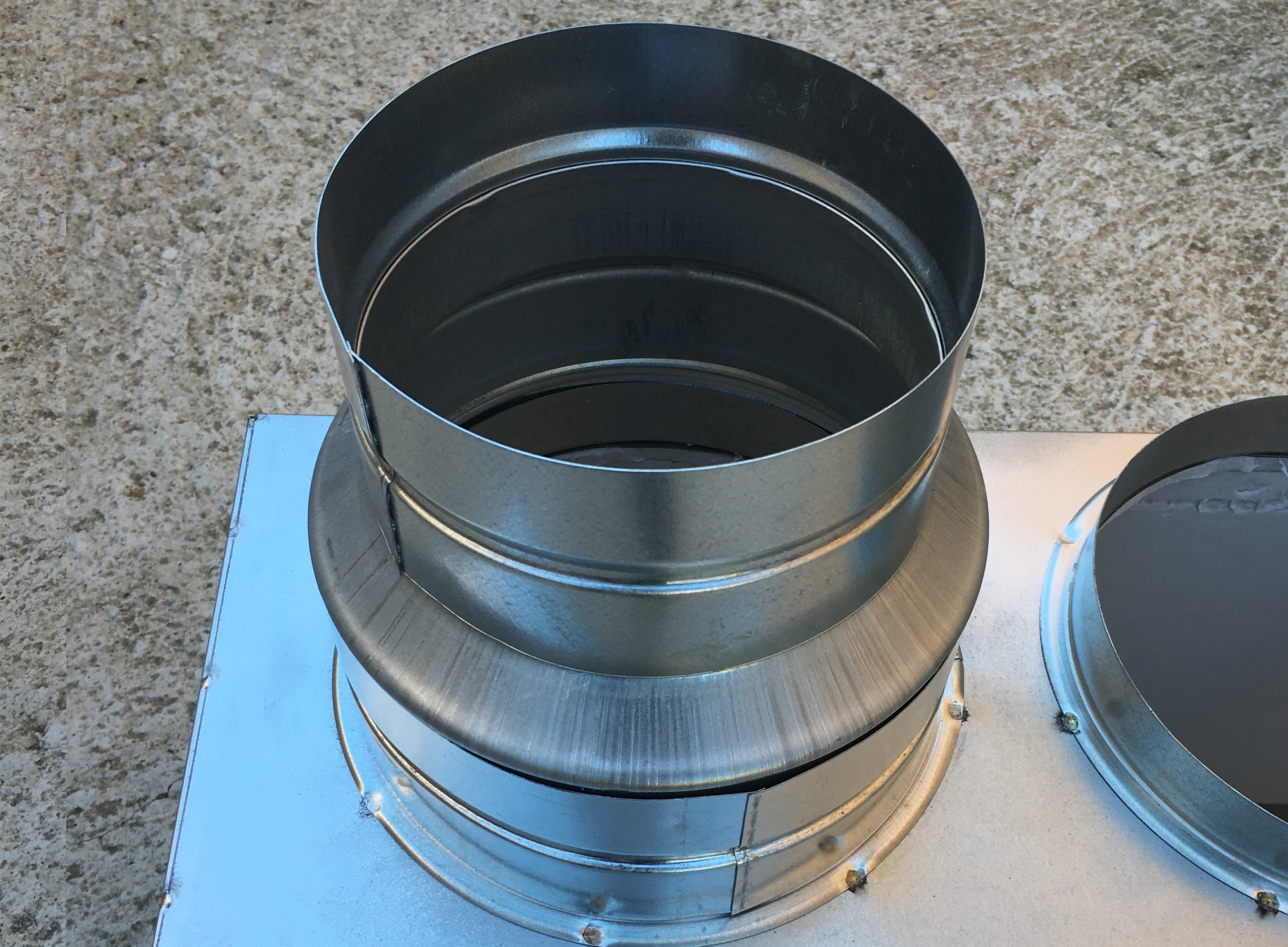

Comment assembler une Réduction Conique Centrée :

Mise en Place Raccord FF	Mise en Place Réduction	Mise en Place Raccord FF

Mise en Place Raccord FF	Mise en Place Réduction	Isolation du Galvanisé

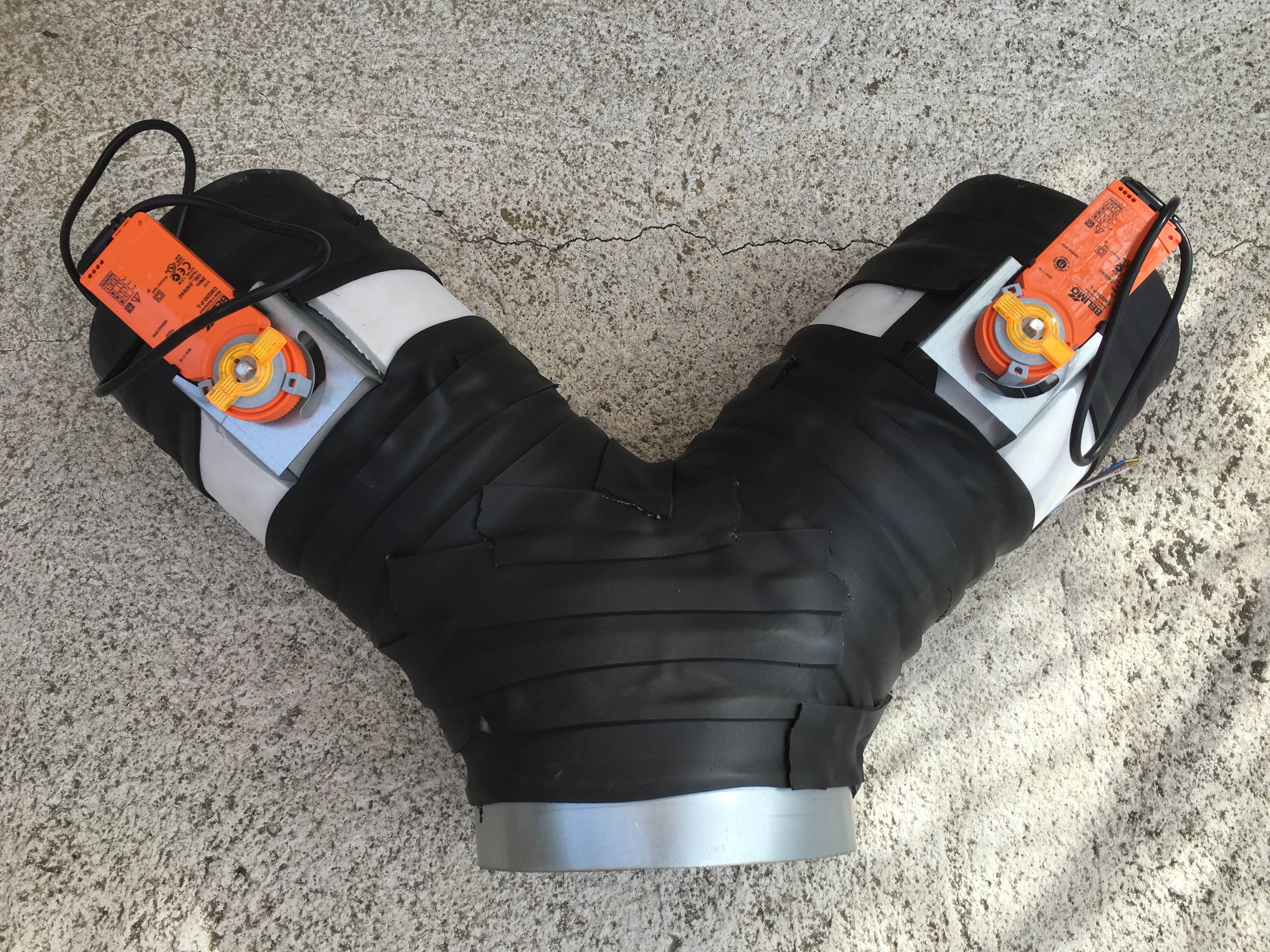

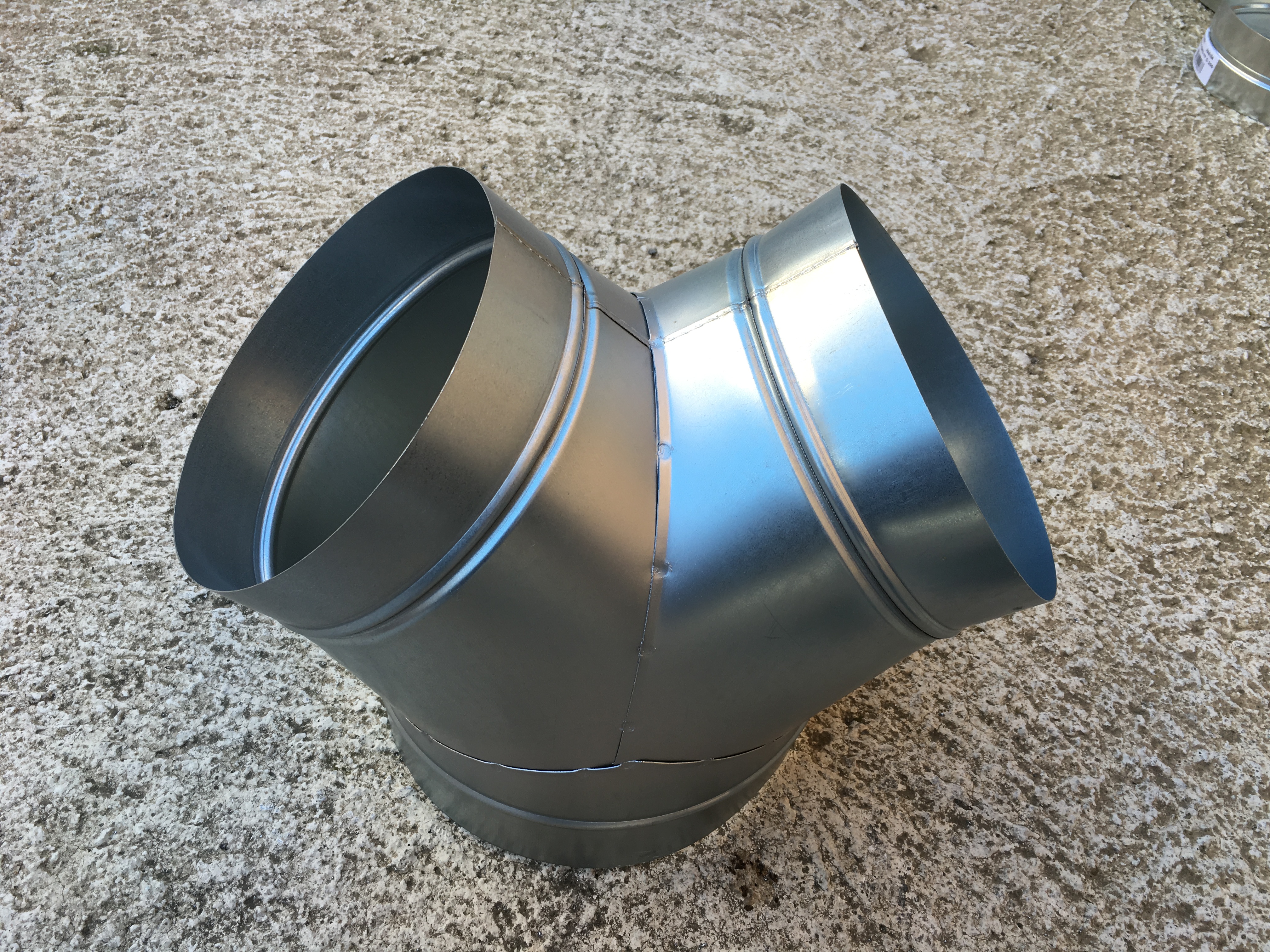

Comment assembler une Culotte Réduite ou Egale :

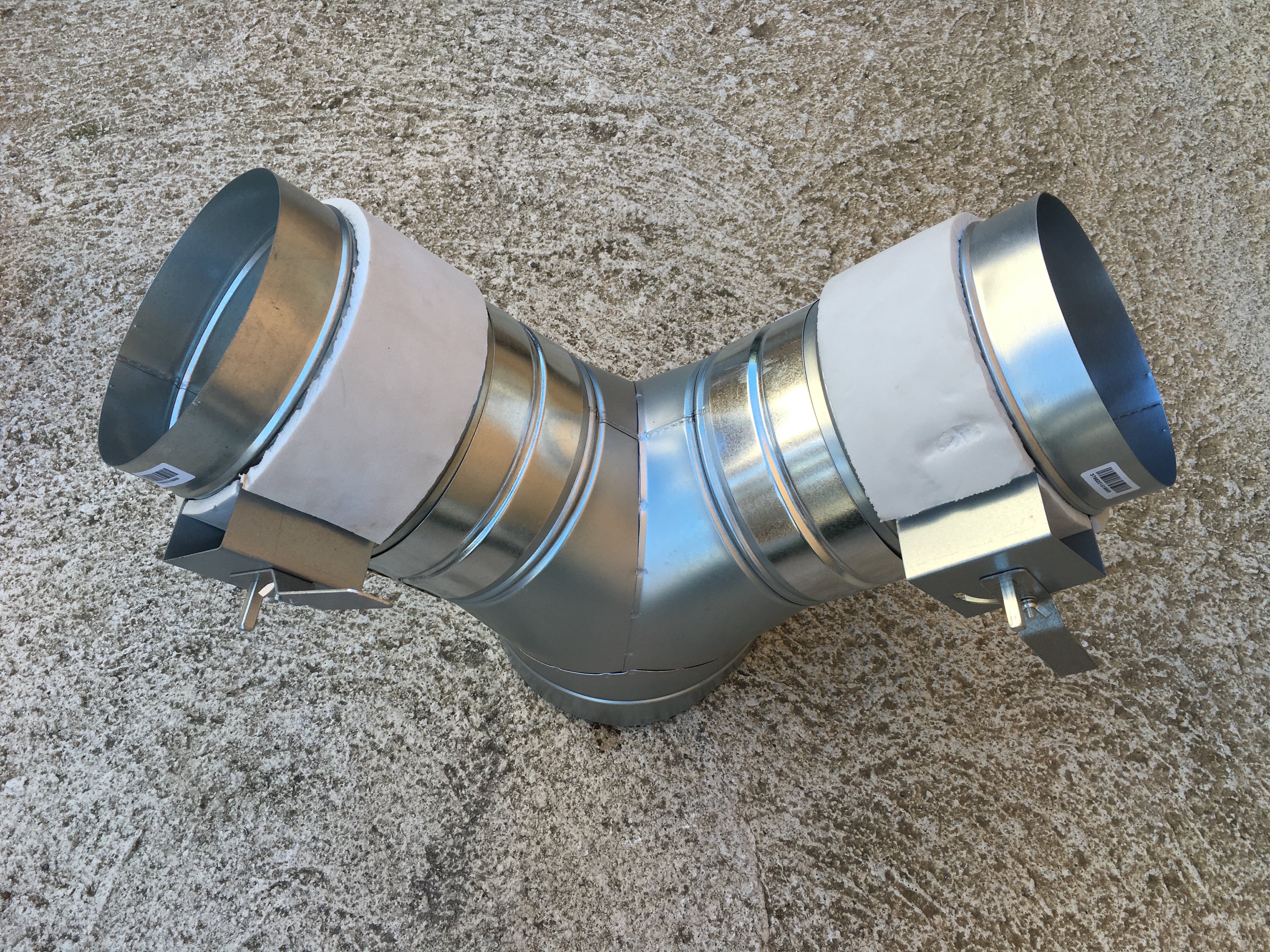

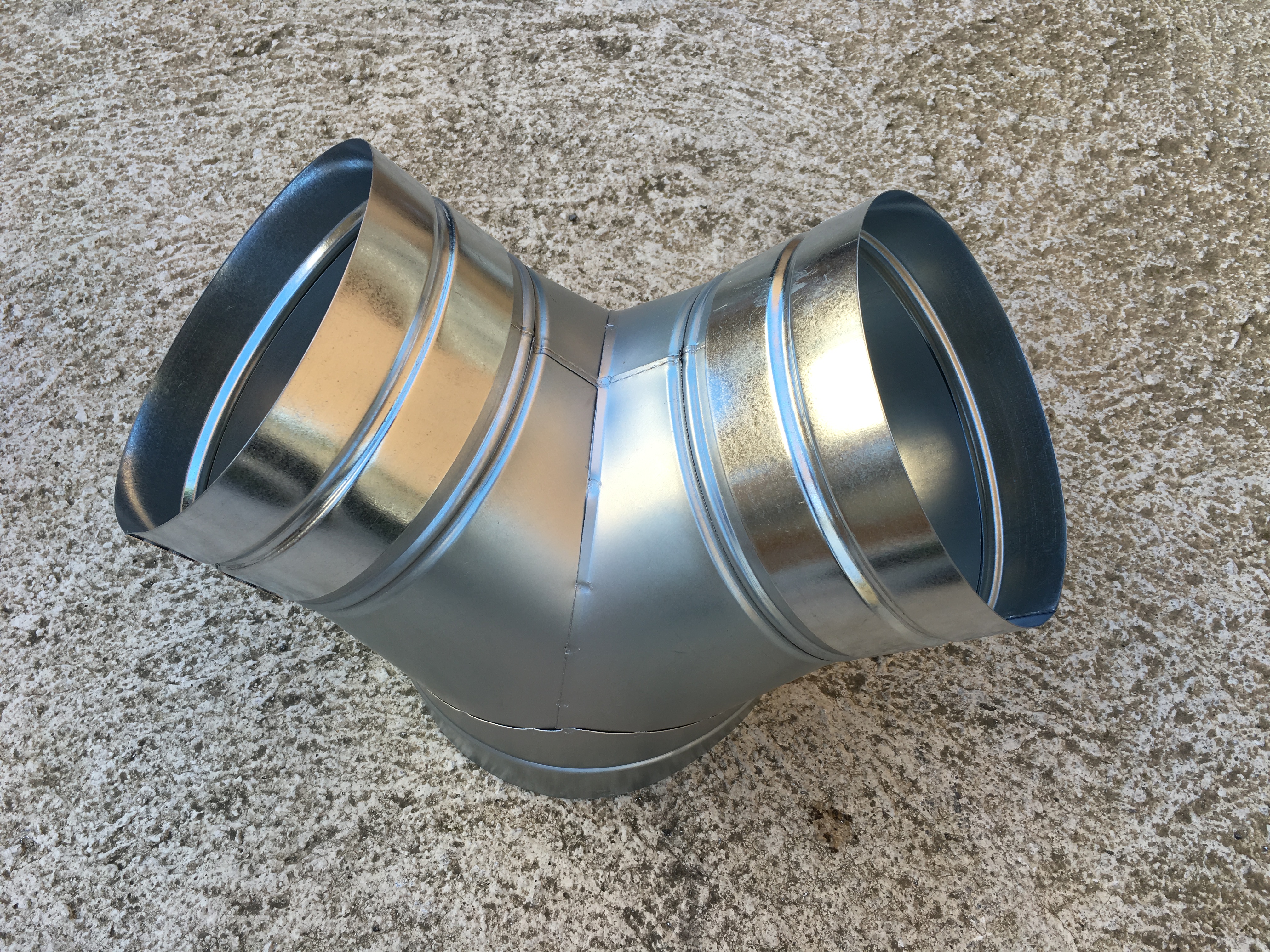

Culotte Réduite ou Egale	Mise en Place Raccords FF	Mise en Place des Volets Manuels

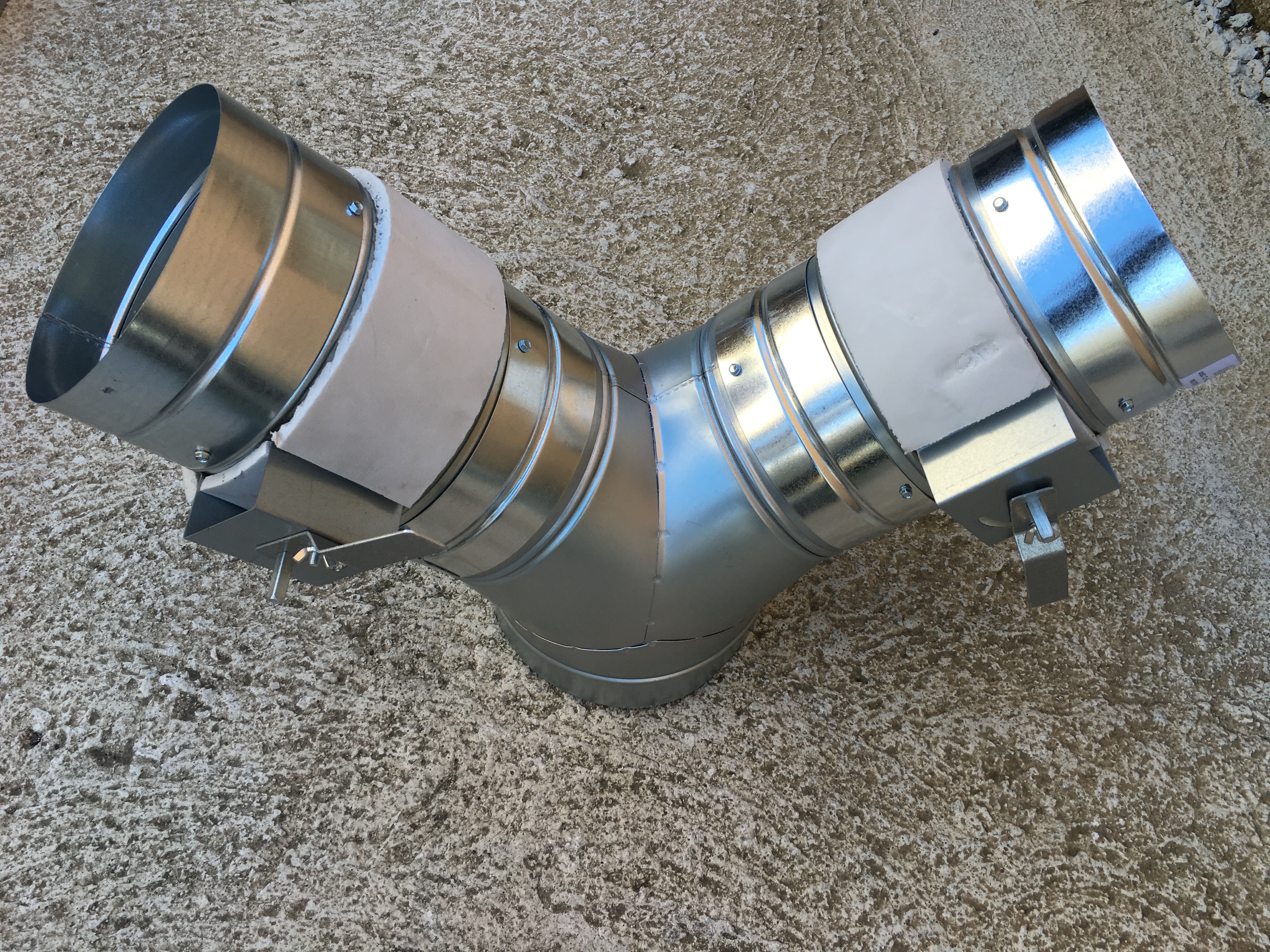

Mise en Place Raccords FF	Isolation du Galvanisé	Possibilité de Motoriser / Thermostater

Comment assembler un Moteur / Thermostat :

Enlever la Manette	Fixation Moteur	Branchement Moteur

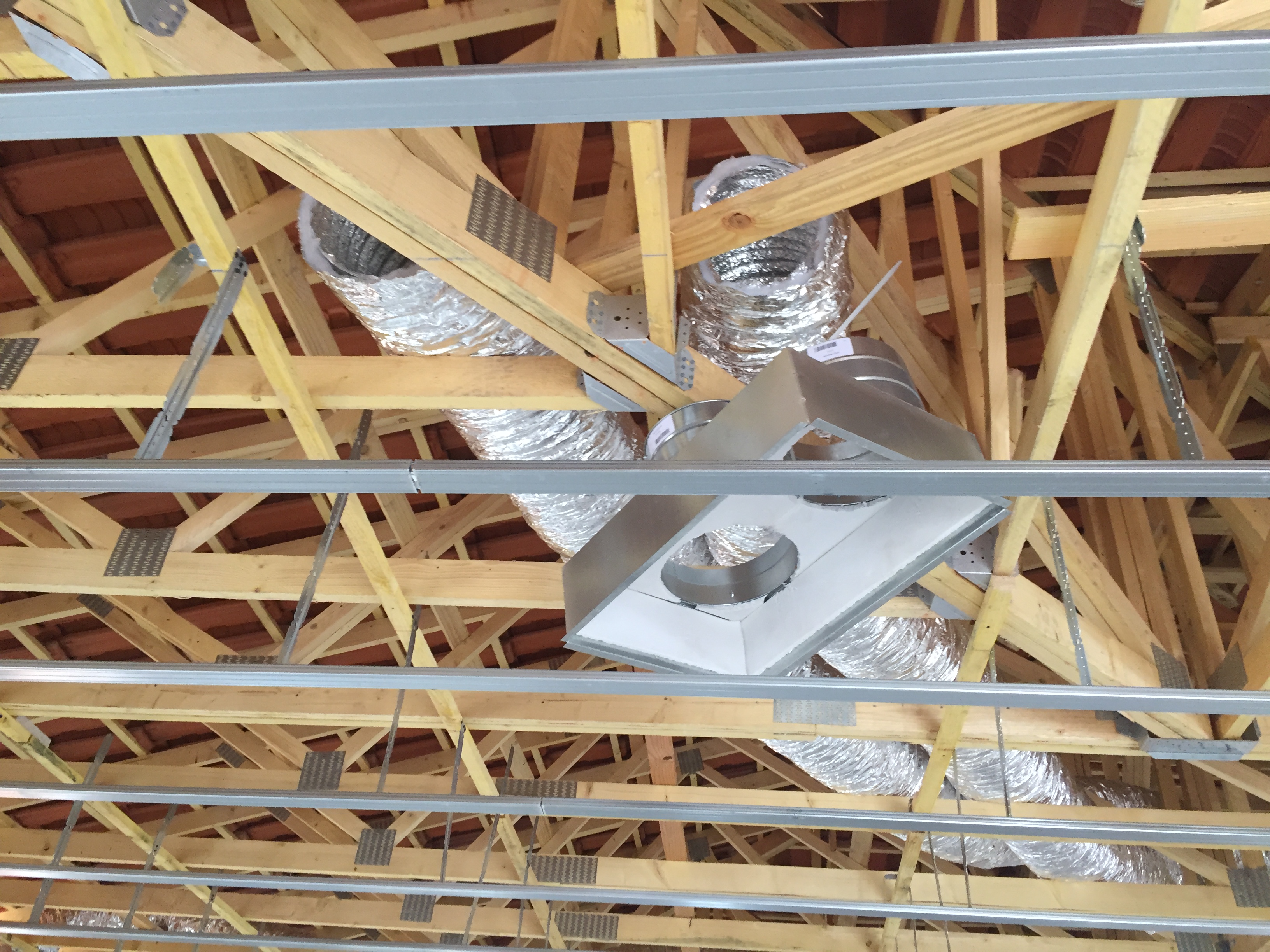

Mise en Place de la Grille de Soufflage :

On peut mettre en place la grille de soufflage soit au plafond soit en position murale selon les cas.

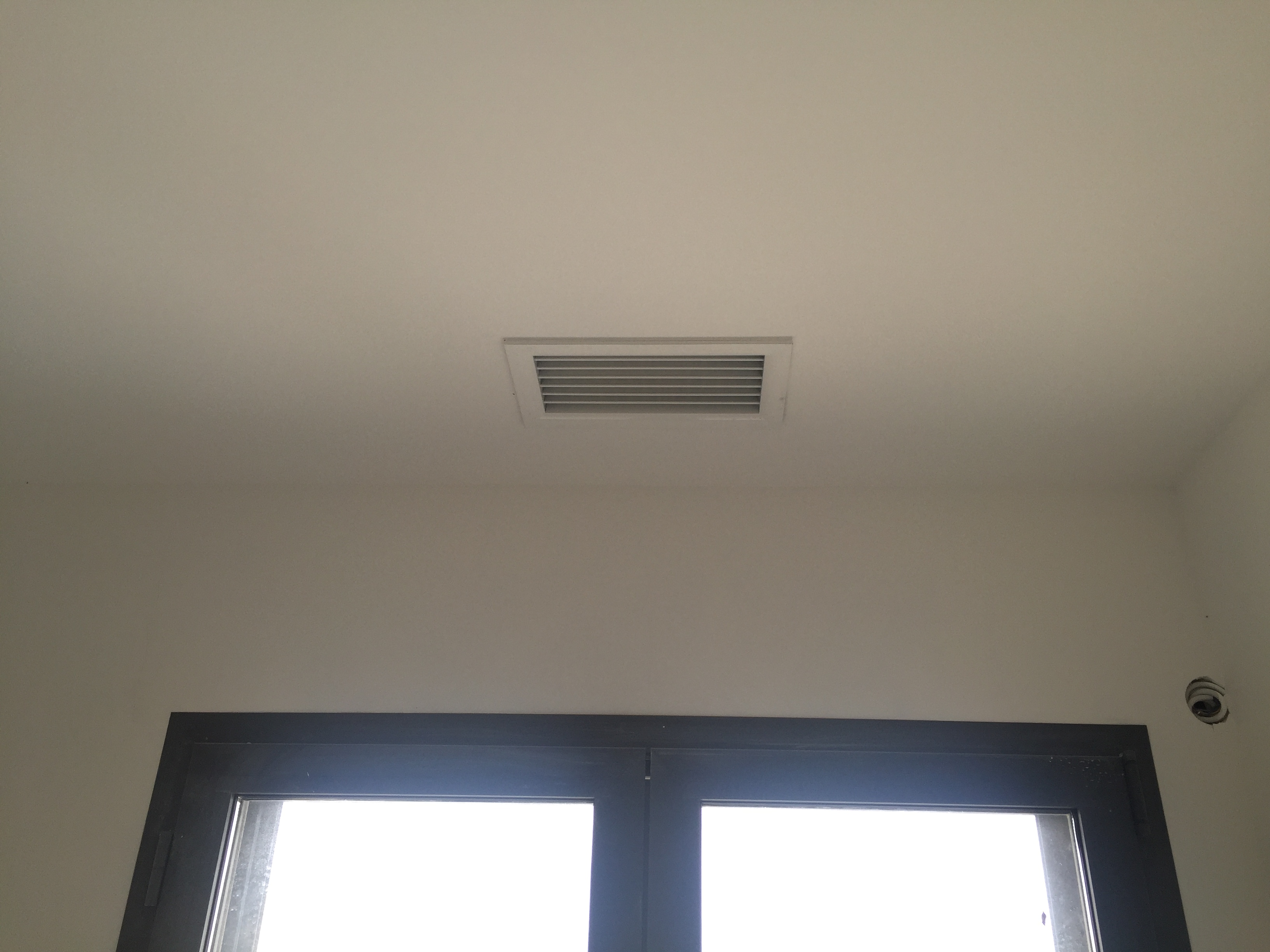

La position idéale étant au devant de fenêtre permettant de faire un rideau d'air et ainsi de ne pas souffler sur les personnes.

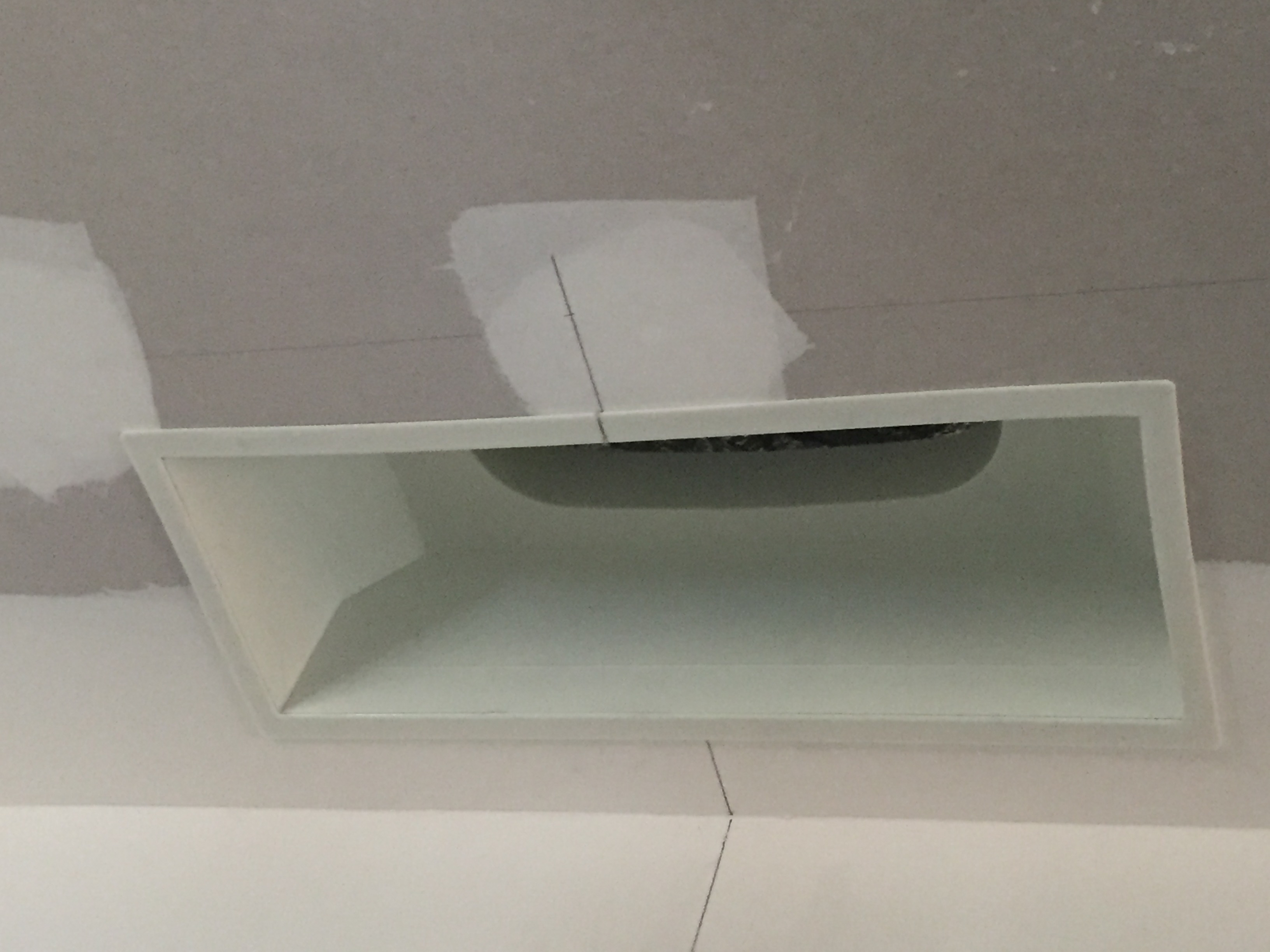

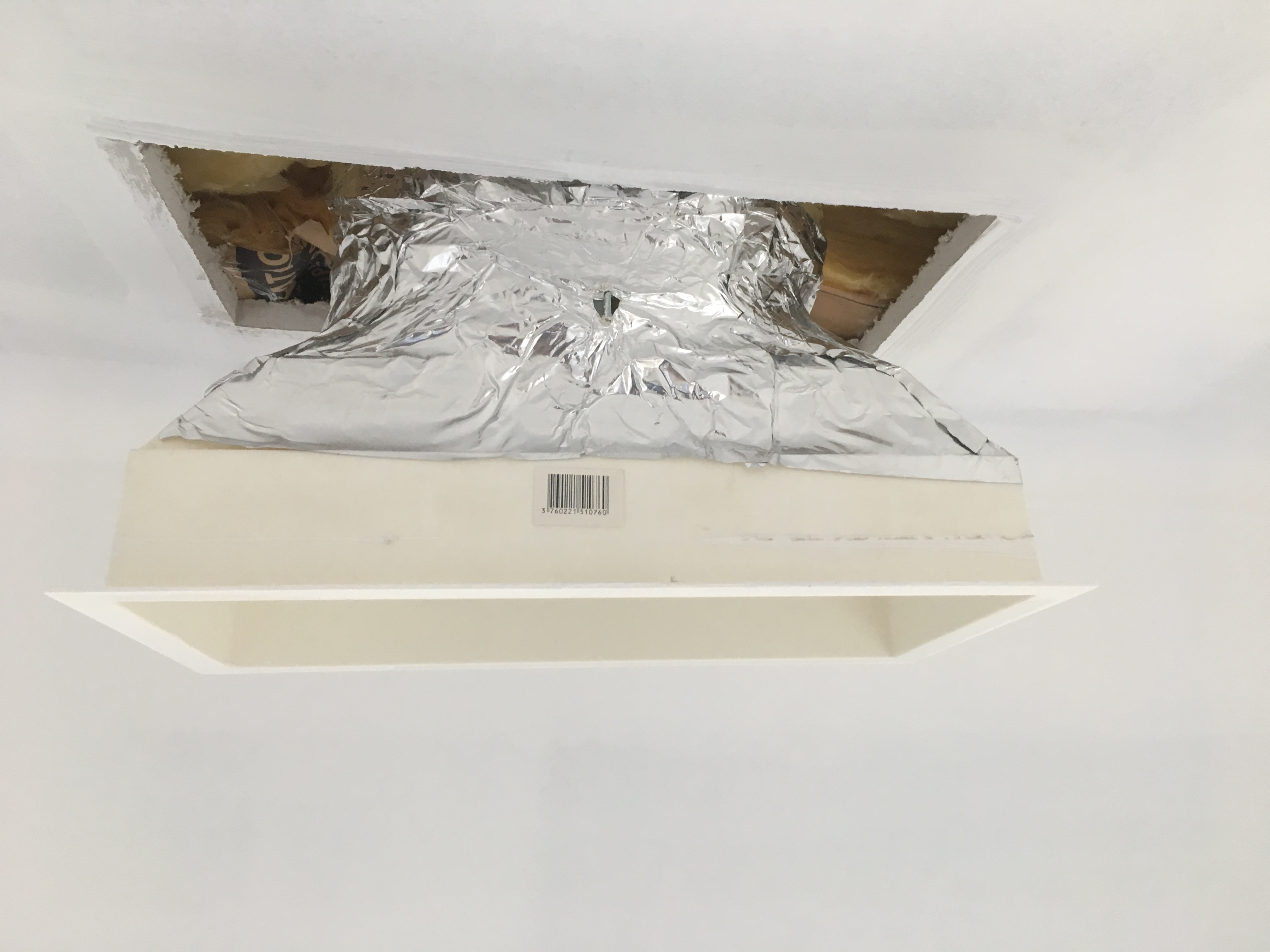

Positionnement Gaine de Soufflage	Découpe BA13 Gaine en attente	Plénum de Grille Gainé

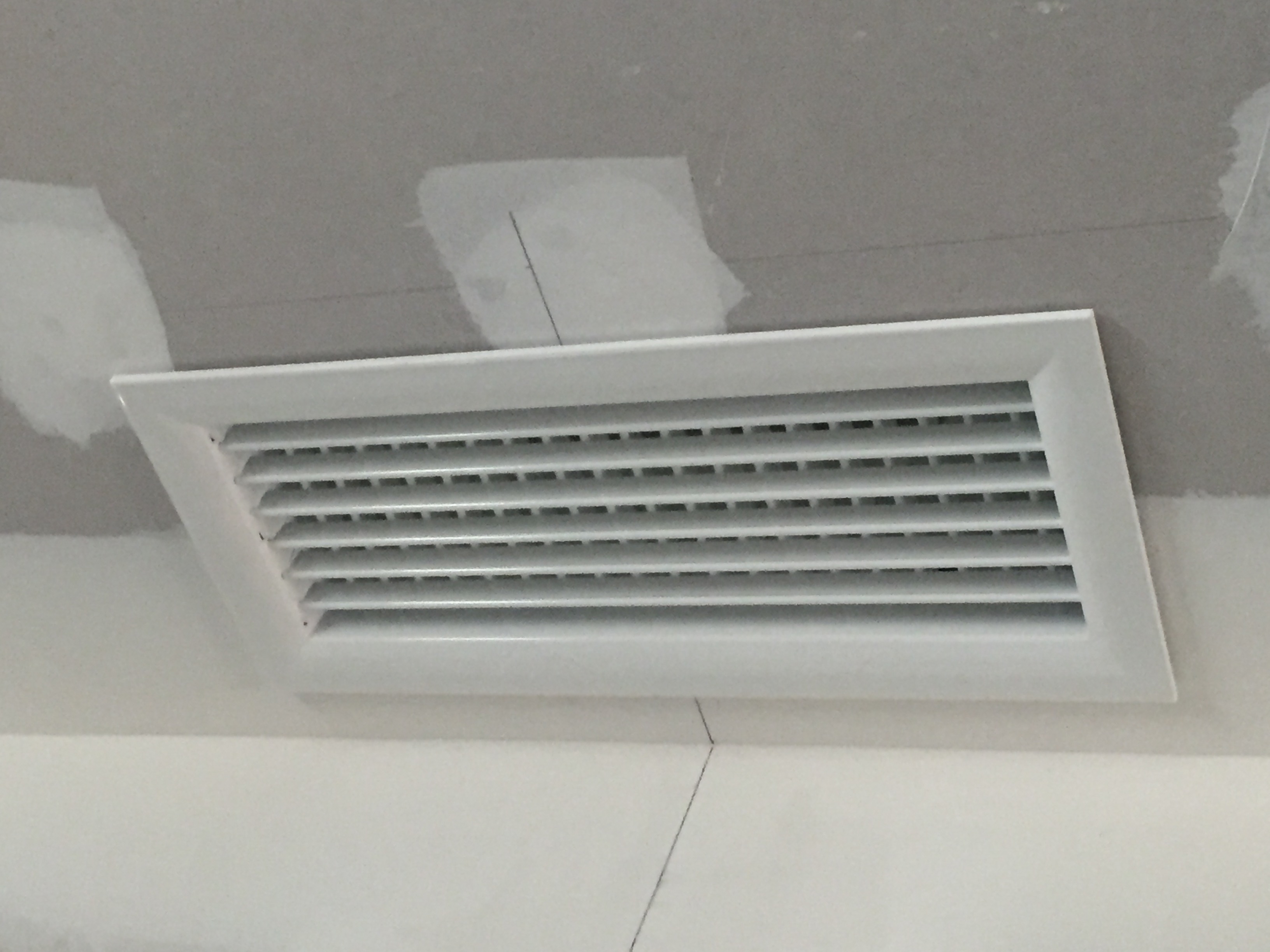

Plénum de Grille en place	Grille de Soufflage Double Déflexion	Grille de Soufflage

Assemblage de l'Aérauliques de Reprise :

Une ligne aéraulique de reprise est composée de : raccord FF / 1 raccord MM / gaine / raccord MM / raccord FF / plenum de grille de reprise / grille de reprise (nota : la ligne aéraulique est souvent composée de plusieurs reprises d'air : gaines, et de plusieurs grilles de reprise en fonction de la puissance de l'appareil).

On viendra assembler dans l'ordre ci dessus en vissant avec des vis autoforeuses puis en utilisant du scotch aluminium pour l'étanchéité, les gaines devront être gainées avec scotch aluminium + colliers sur les 2 "peaux"

Préparation des différents éléments :

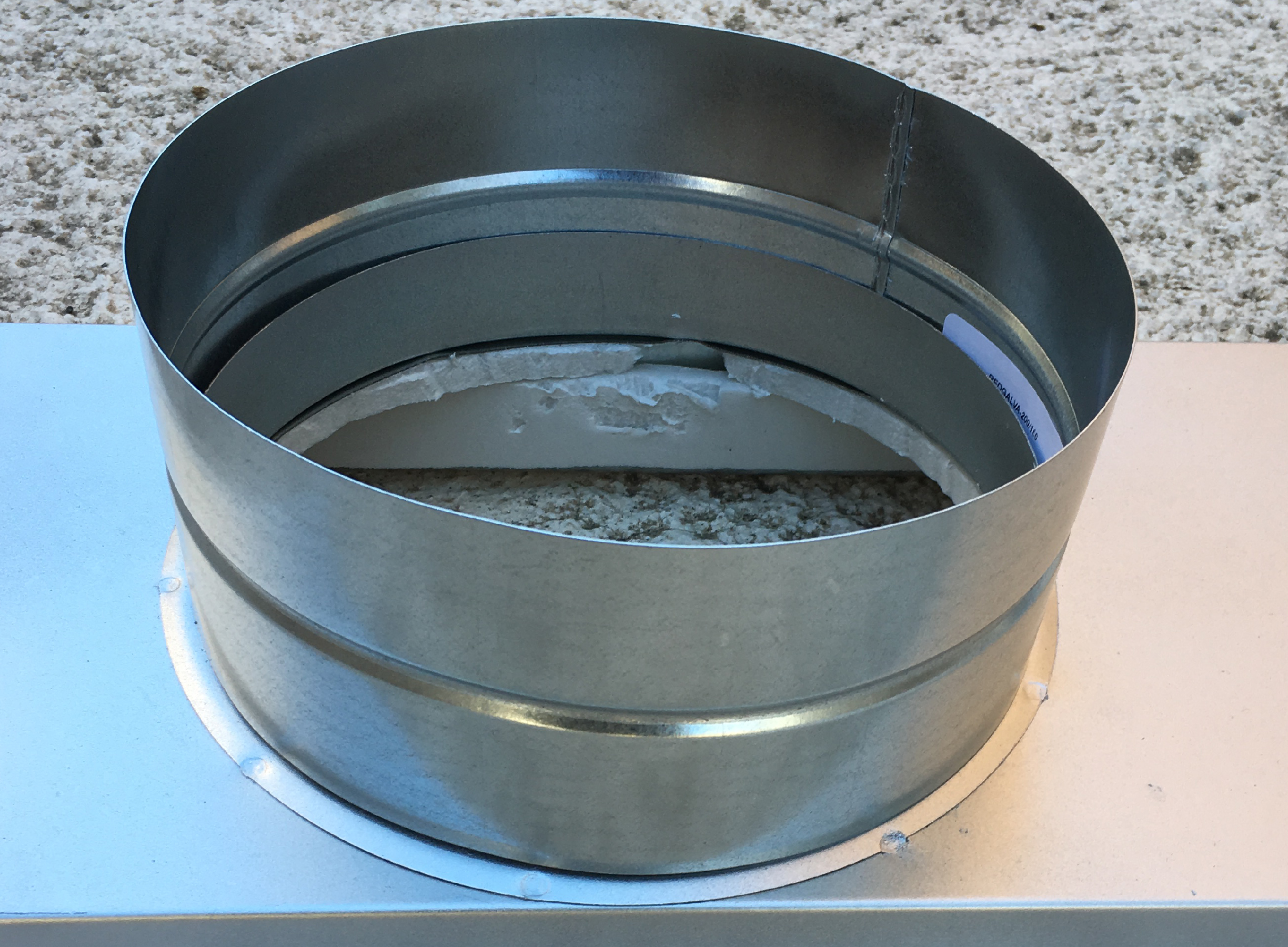

Découpe Isolant Plénum Reprise	Mise en Place Raccord FF	Mise en Place du Raccord FF

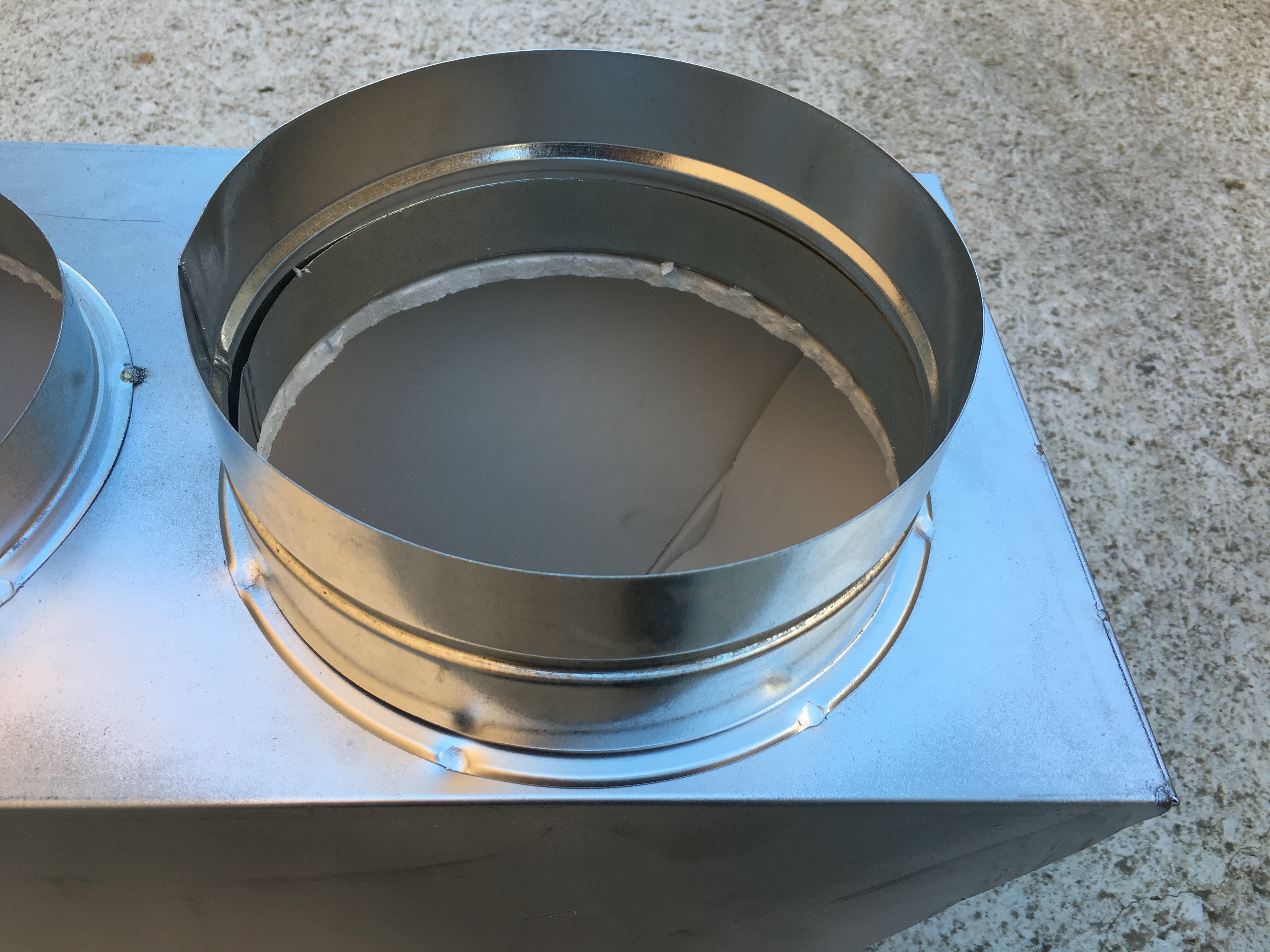

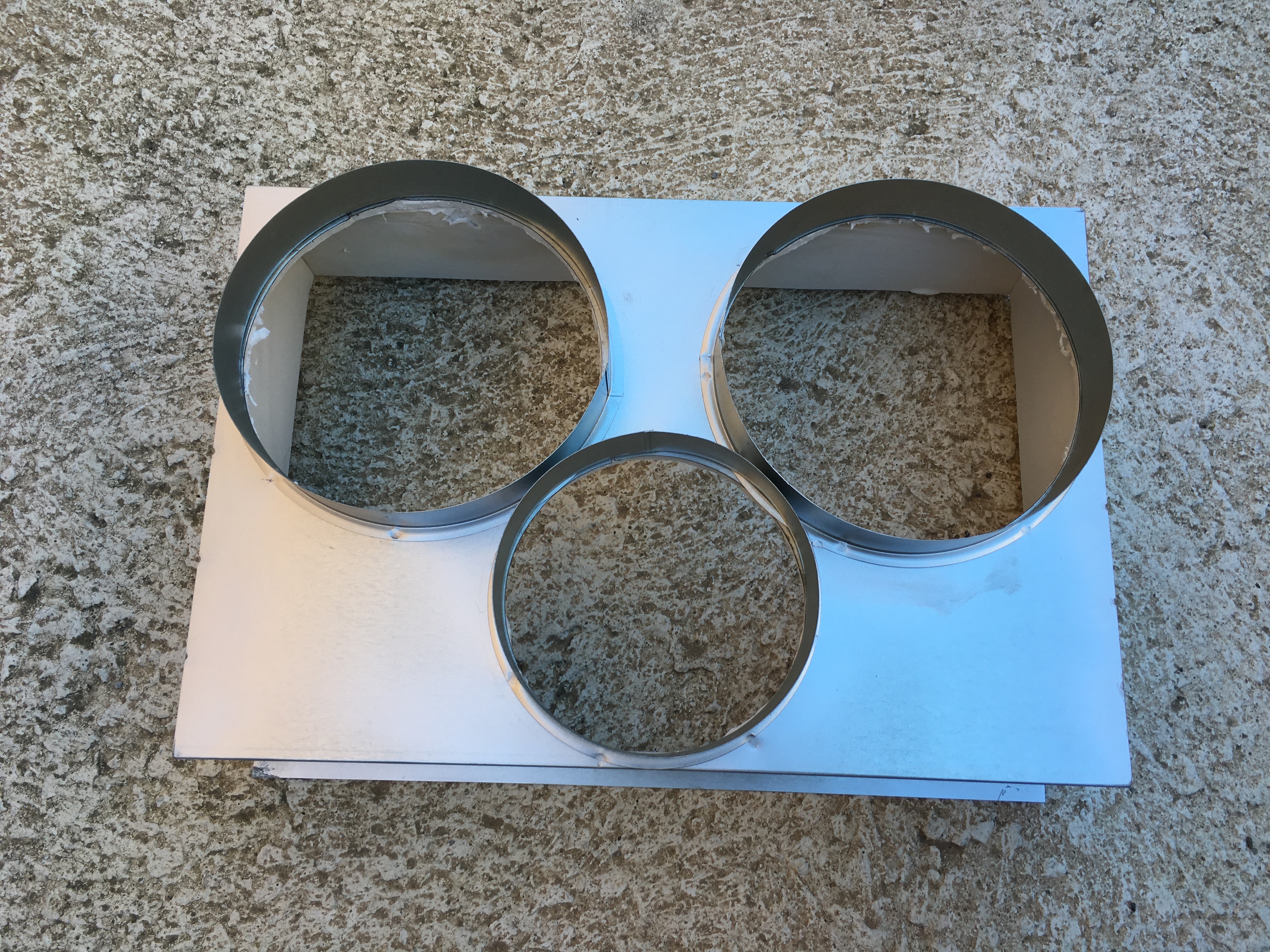

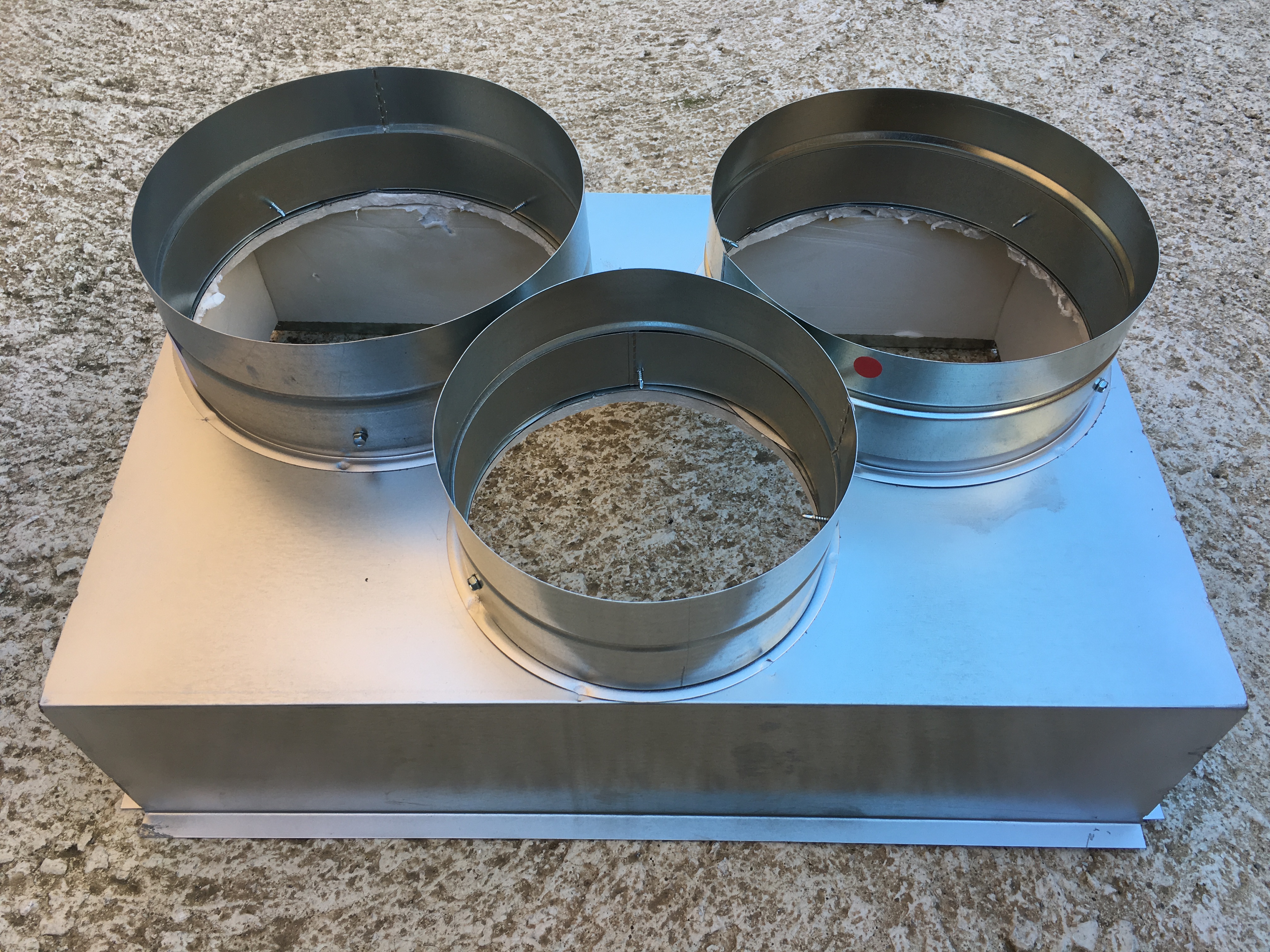

Découpe Isolant Plénum Grille Reprise	Plénum de la Grille de Reprise	Mise en Place des Raccords FF

Mise en Place Raccord MM	Gaine isolée Coté Grille	Gaine isolée Coté Plénum

Mise en Place de la Grille de Reprise :

On peut mettre en place la grille de soufflage soit au plafond soit en position murale selon les cas.

La position idéale étant dans le couloir et/ou le hall d'entrée.

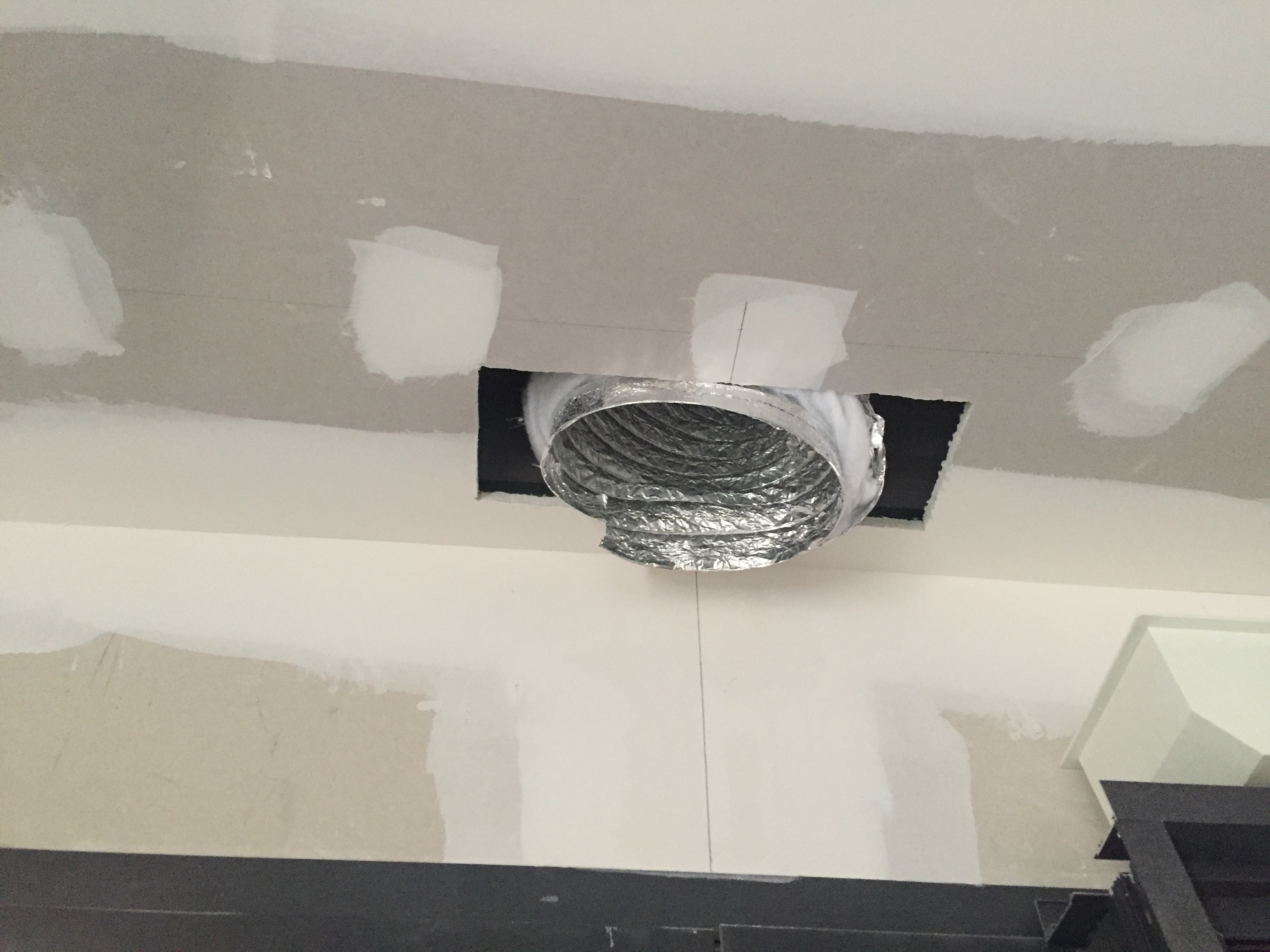

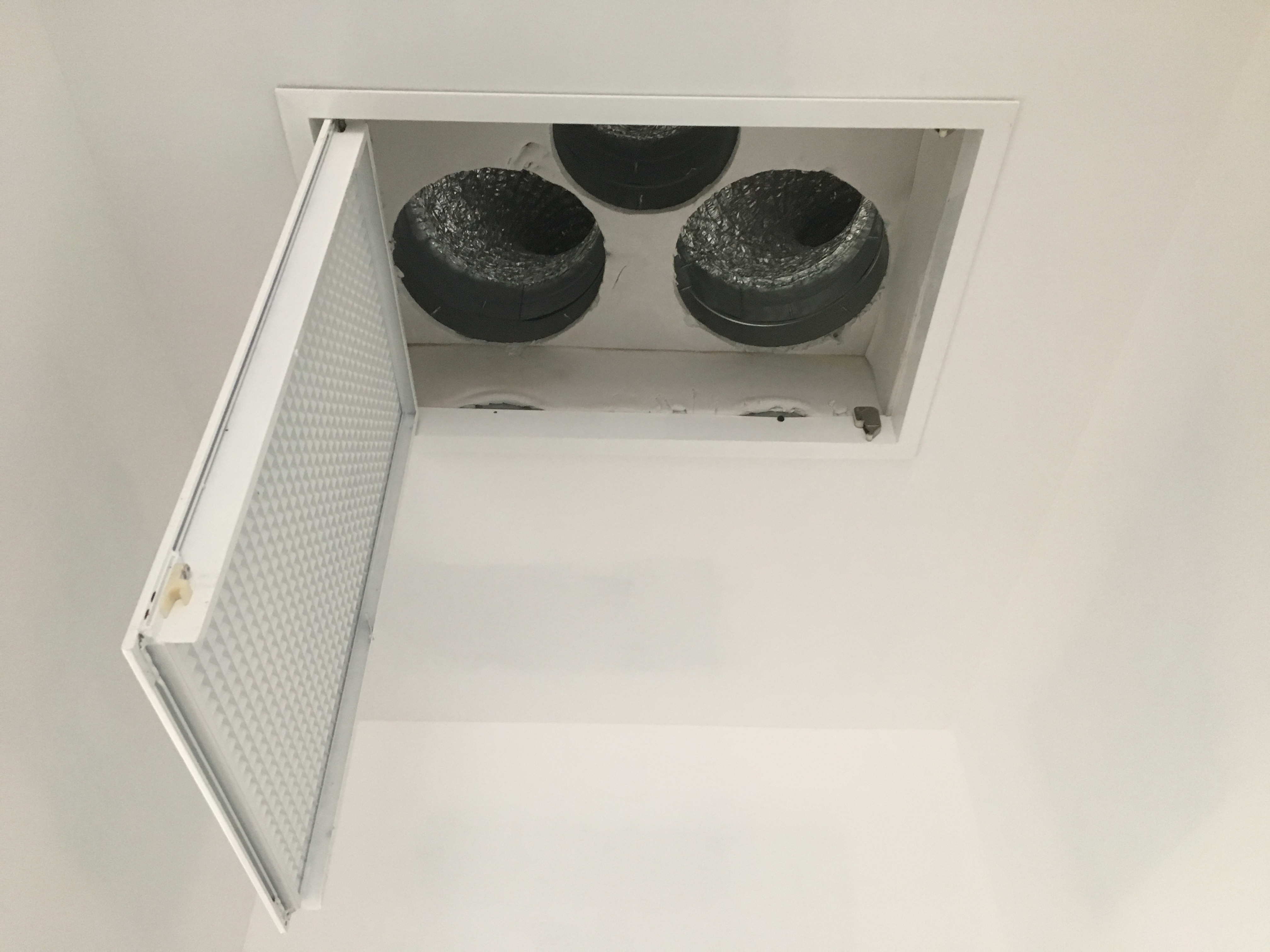

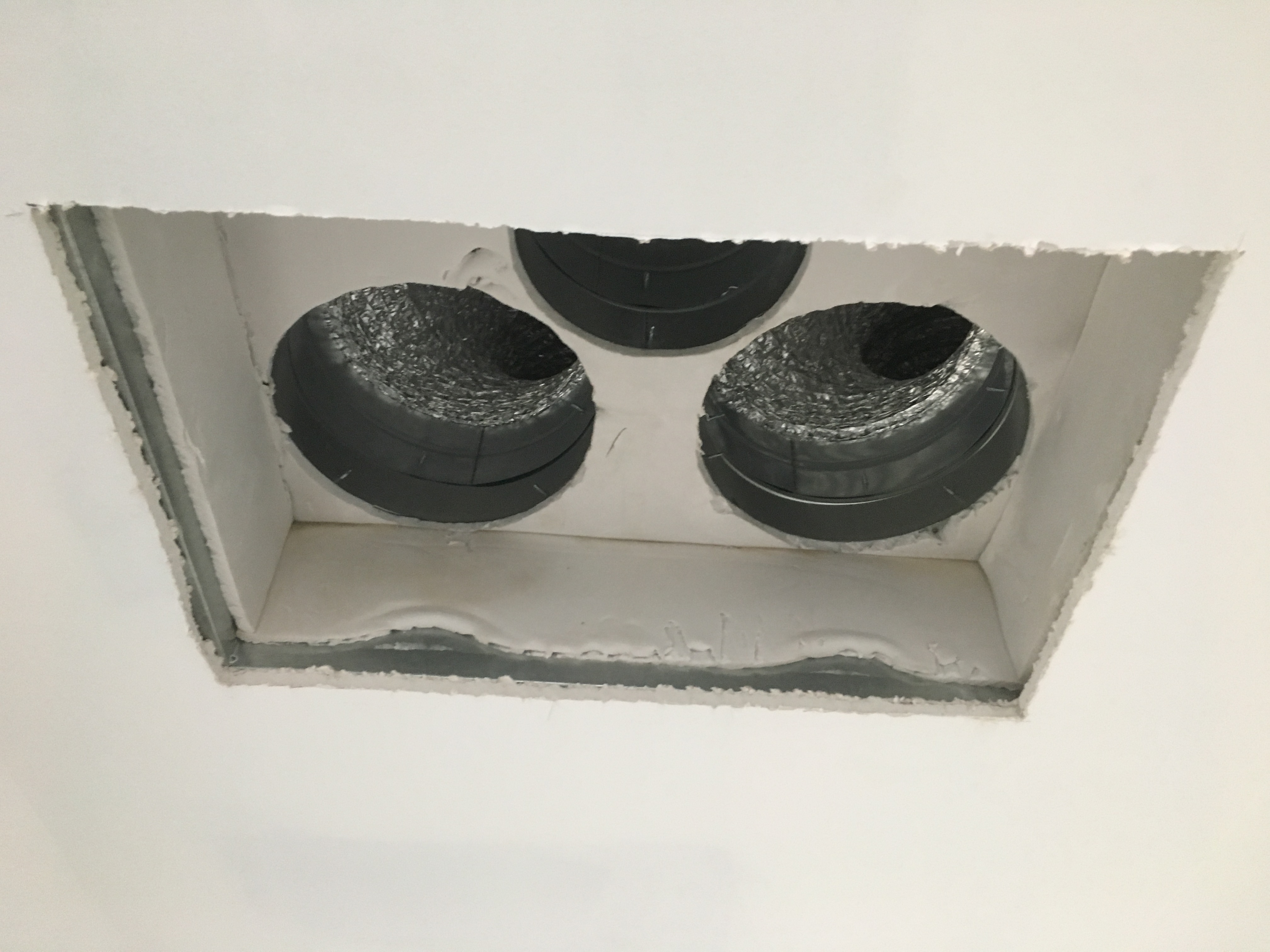

Positionnement Gaine de Soufflage	Découpe BA13 Plénum de Reprise	Plénum de Grille Porte Filtre

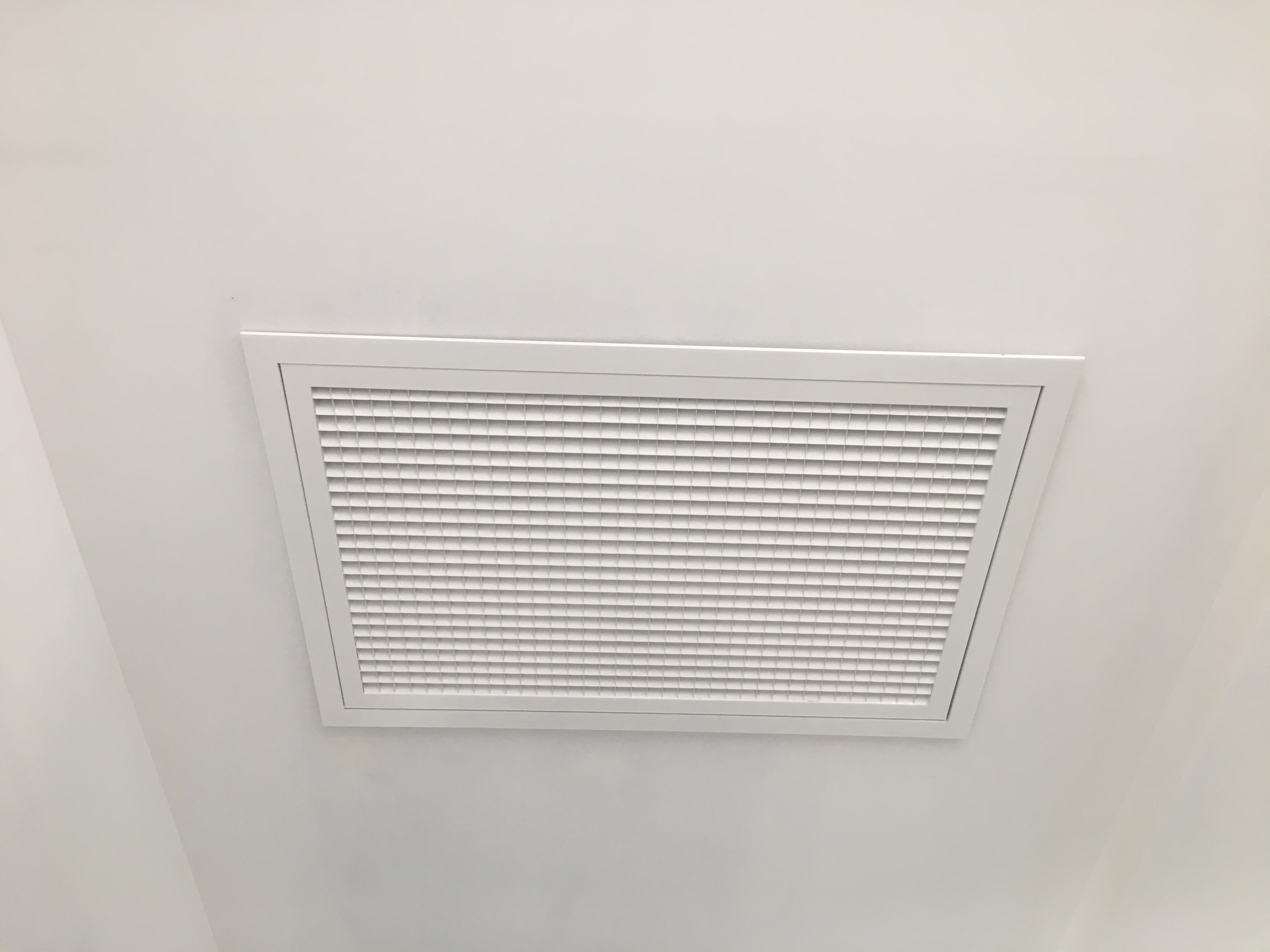

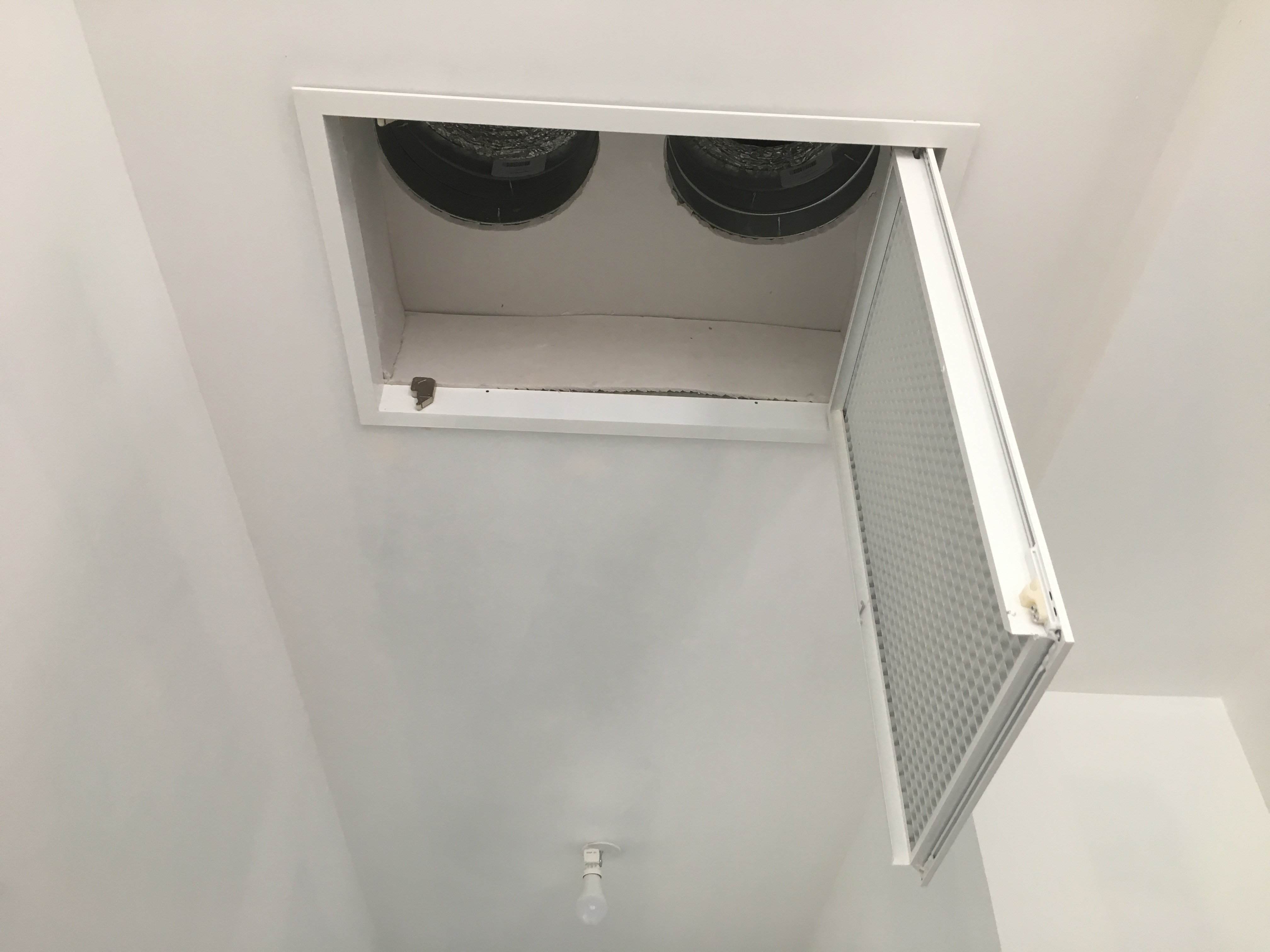

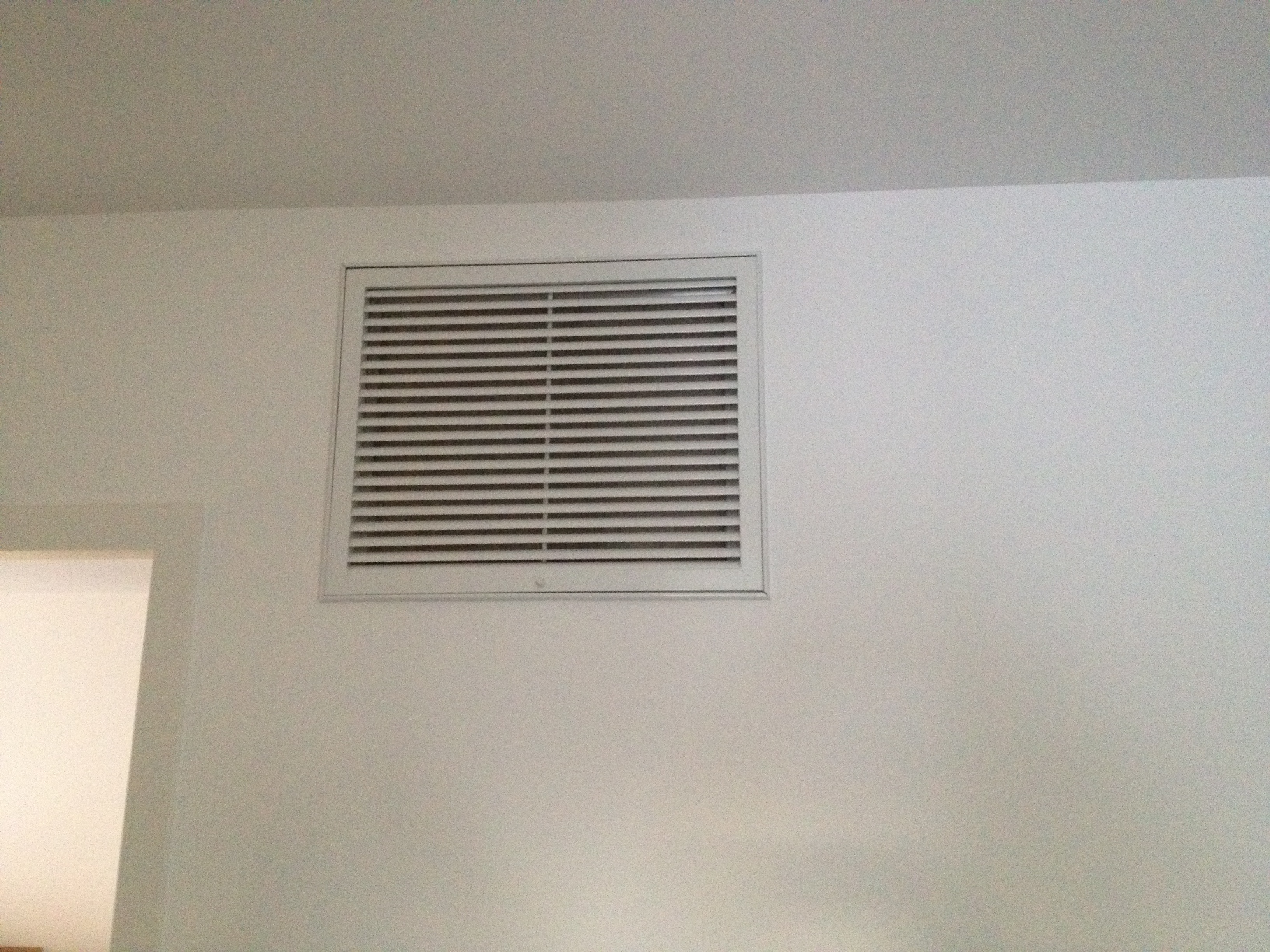

Plénum de Grille Porte Filtre	Grille de Reprise Position Plafond	Grille de Reprise Position Murale
